Signalquelle an digitalen Eingang DI 5-6 anschließen

Fachkraft

Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):

  • 1 Relais für den Netz- und Anlagenschutz (Öffner)

  • 1 Schalter für Schnell-Stopp (Öffner)

Voraussetzungen:

  • Die Signalquelle muss für den Anschluss an die digitalen Eingänge technisch geeignet sein ( > Technische Daten).

Vorgehen:

  1. Die Ladestation spannungsfrei schalten ( > Produkt spannungsfrei schalten).
  2. Das Anschlusskabel an die digitale Signalquelle anschließen (siehe Anleitung des Herstellers).
  3. Das Kabel zum Steckplatz DI 5-6 führen.
  4. Das Kabel 150 mm abmanteln.
  5. Die Adern 6 mm abisolieren.
    6. 11635176716

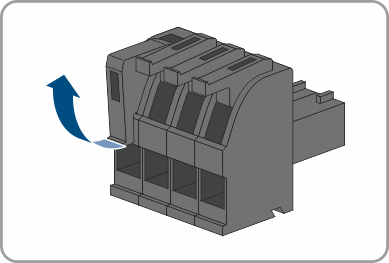

  6. Die Leitereinführungen des mitgelieferten 4-poligen Steckers entriegeln.
    7. 11635177100

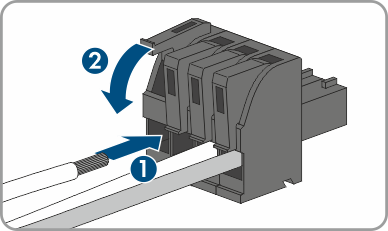

  7. Die Leiter des Anschlusskabels an den mitgelieferten 4-poligen Stecker anschließen. Dazu die Adern in die Leitereinführungen stecken und die Leitereinführungen verriegeln. Dabei die Belegung des Steckers beachten.
    8. 13883366796

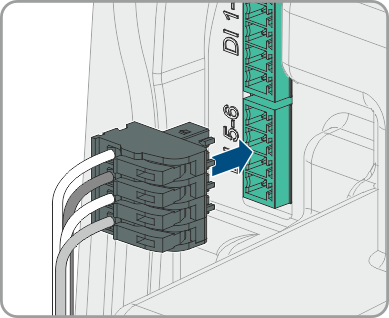

  8. Den 4-poligen Stecker in die Buchse DI 5-6 des Produkts stecken. Dabei die Pin‑Belegung beachten.
  9. Das mit einem Kabelbinder auf einem Steg befestigen und das überstehende Ende des Kabelbinders mit einem geigneten Werkzeug abschneiden.
  10. Sicherstellen, dass der Stecker fest sitzt.
  11. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
  12. Sicherstellen, dass die Leiter fest in den Klemmstellen sitzen.

    Sehen Sie dazu auch:

    Verschaltungsübersicht DI 6
    Anschluss an das Multifunktionsrelais
