Netzwerkkabel anschließen
Fachkraft
GEFAHR
Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz
Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
- Sicherstellen, dass alle Geräte im selben Netzwerk in den bestehenden Überspannungsschutz integriert sind.
- Bei Verlegung der Netzwerkkabel im Außenbereich sicherstellen, dass beim Übergang der Netzwerkkabel vom Produkt im Außenbereich zum Netzwerk im Gebäude ein geeigneter Überspannungsschutz vorhanden ist.
- Die Ethernet-Schnittstelle des Produkts ist als "TNV-1" klassifiziert und bietet einen Schutz gegen Überspannungen bis 1,5 kV.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
Netzwerkkabel ( > Anforderungen an das Netzwerkkabel)
Bei Bedarf: Feldkonfektionierbare RJ45-Steckverbinder
Vorgehen:
- Die Ladestation spannungsfrei schalten ( > Produkt spannungsfrei schalten).
- Bei Verwendung selbstkonfektionierbarer Netzwerkkabel die RJ45-Steckverbinder konfektionieren und an jedem Netzwerkkabel anschließen (siehe Dokumentation der Steckverbinder).

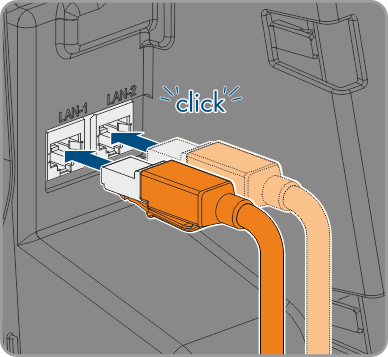

- Jedes Netzwerkkabel in eine der Netzwerkbuchsen stecken.

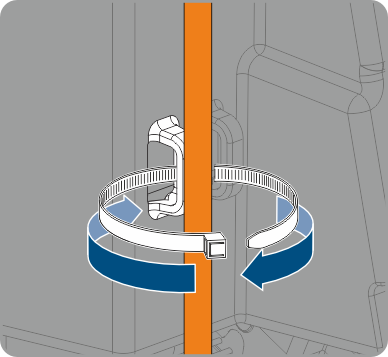

- Jedes Netzwerkkabel mit einem Kabelbinder auf einem Steg befestigen und das überstehende Ende des Kabelbinders mit einem Seitenschneider abschneiden.
- Durch leichtes Ziehen am Kabel sicherstellen, dass die Netzwerkkabel fest sitzen und die Zugentlastung sichergestellt ist.
- Wenn die Ladestation im Außenbereich montiert ist, Überspannungsschutz für alle Komponenten im Netzwerk installieren.
- Wenn Sie die Ladestation in ein lokales Netzwerk integrieren möchten, das andere Ende eines Netzwerkkabels an das lokale Netzwerk anschließen (z. B. über einen Router).
