AC-Kabel anschließen

Fachkraft

Voraussetzung:

  • Der Gehäusedeckel ist abgenommen.

Vorgehen:

  1. Den Leitungsschutzschalter von allen Phasen ausschalten und gegen Wiedereinschalten sichern.
  2. Das AC-Kabel abmanteln.
  3. Die Leiter jeweils 18 mm bis 20 mm abisolieren.
  4. Bei Bedarf jeden Leiter mit einer Aderendhülse versehen.
    5. 13855920012

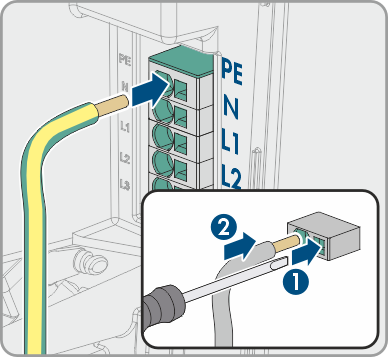

  5. PE entsprechend der Beschriftung anschließen.
    6. 13855920396

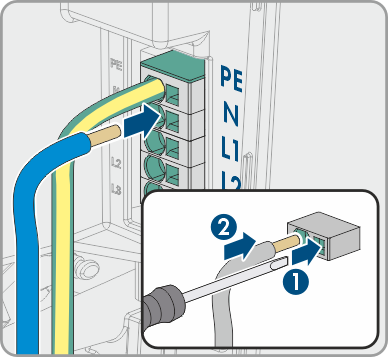

  6. N entsprechend der Beschriftung anschließen.
    7. 14552441100

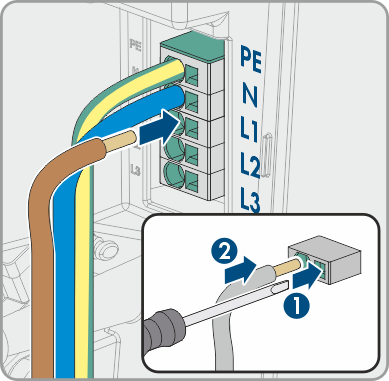

  7. Je nach Anforderung, den Leiter L1 entsprechend der Beschriftung anschließen.
    8. 13855920780

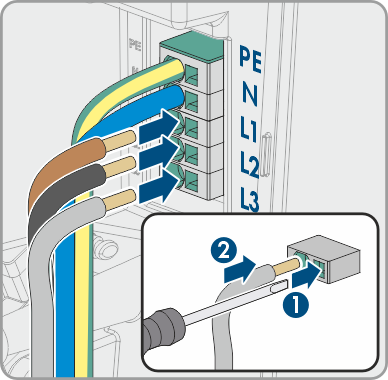

  8. Je nach Anforderung, die Leiter L1, L2 und L3 entsprechend der Beschriftung anschließen.
  9. Sicherstellen, dass alle Anschlussklemmen mit den richtigen Leitern belegt sind.
  10. Sicherstellen, dass alle Leiter fest sitzen.
