Signalquelle an MFR anschließen

Fachkraft

Voraussetzungen:

Vorgehen:

  1. Die Ladestation spannungsfrei schalten ( > Produkt spannungsfrei schalten).
  2. Das Kabel zum Steckplatz MFR führen.
  3. Das Kabel maximal 6 mm abisolieren.
    4. 14332778124

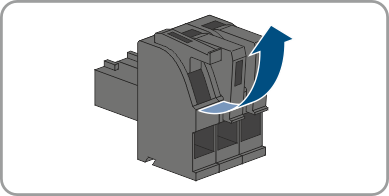

  4. Die Leitereinführungen des mitgelieferten 3-poligen Steckers entriegeln.
    5. 14332776972

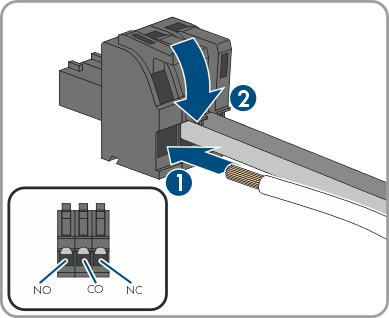

  5. Das Kabel je nach Betriebsart an die 3-polige Klemmleiste anschließen. Dabei sicherstellen, dass die Leiter vollständig bis zur Isolierung in den Klemmstellen stecken.
    6. 13883077516

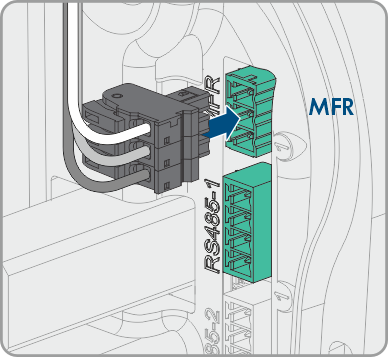

  6. Die 3-polige Klemmleiste mit den angeschlossenen Leitern in den Steckplatz MFR stecken.
  7. Das mit einem Kabelbinder auf einem Steg befestigen und das überstehende Ende des Kabelbinders mit einem geeigneten Werkzeug abschneiden.
  8. Sicherstellen, dass die Klemmleiste fest sitzt.
  9. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
  10. Sicherstellen, dass die Leiter fest in den Klemmstellen sitzen. Tipp: Zum Lösen der Leiter aus den Klemmstellen, die Klemmstellen mit einem geeigneten Werkzeug öffnen.
