Alalisvoolu pistmiku konfektsioneerimine

Spetsialistid

OHT

Eluoht elektrilöögi läbi pinge all oleva alalisvoolu-kaabli puudutamisel

Fotoelektrilised moodulid genereerivad valgusintsidendi korral kõrge alalispinge, mis mõjub alalisvoolu-kaablitele. Pinge all oleva alalisvoolu-kaabli puudutamisel tekkiv elektrilöök põhjustab surma või raskeid kehavigastusi.

  1. Ärge puudutage pinge all olevaid katmata detaile või kaableid.
  2. Lülitage toode enne tööde alustamist pingevabaks ja tõkestage uuesti sisselülitamise võimalus.
  3. Ärge lahutage koormatud alalisvoolu-pistikühendusi.
  4. Kasutage kõigi toote juures tehtavate tööde korral sobivaid isikukaitsevahendeid.

TÄHELEPANU

Vaheldi hävimine ülepinge tõttu

Kui fotoelektriliste moodulite tühikäigu pinge ületab vaheldi maksimaalse sisendpinge, võib ülepinge vaheldi hävitada.

  1. Kui fotoelektriliste moodulite tühikäigu pinge ületab vaheldi maksimaalse sisendpinge, ärge ühendage vaheldile fotoelektrilisi stringe ja kontrollige fotoelektrilise seadme paigaldust.

Vaheldiga ühendamiseks peavad kõik fotoelektriliste moodulite ühenduskaablid olema varustatud tarnekomplektis olevate alalisvoolu pistmikega. Konfektsioneerige alalisvoolu pistmikud nii, nagu on alljärgnevalt kirjeldatud. Meetod on mõlema pistmiku (+ ja -) jaoks ühesugune. Meetodi joonisel on üksnes positiivse pistmiku näide. Jälgige alalisvoolu pistmike konfektsioneerimisel õiget polaarsust. Alalisvoolu pistmikud on tähistatud märkidega „+“ ja „−“.

5514849548

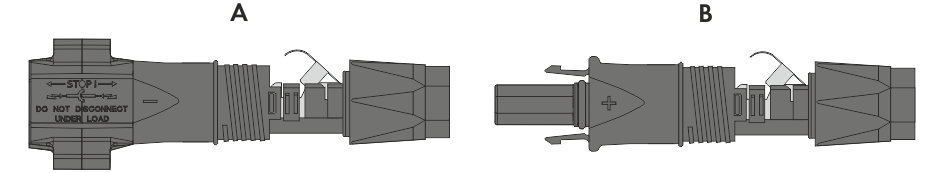

Negatiivne (A) ja positiivne (B) alalisvoolu pistmik

Kaablinõuded:

  • välisläbimõõt: 5,5–8 mm

  • juhtme ristlõige: 2,5–6 mm²

  • üksikute traatide arv: vähemalt 7

  • nimipinge: vähemalt 1000 V

  • Soonehülsside kasutamine ei ole lubatud.

Meetod:

  1. Eemaldage kaablilt u 15 mm isolatsiooni.
    2. 2072458764
  2. Sisestage eemaldatud isolatsiooniga kaabel kuni piirikuni alalisvoolu pistimikusse. Seejuures veenduge, et eemaldatud isolatsiooniga kaablil ja alalisvoolu pistmikul on sama polaarsus.
    3. 2072459148

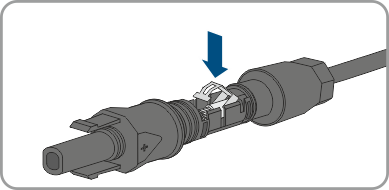

  3. Vajutage kinnituskonsooli allapoole, kuni see kuuldavalt fikseerub.
    4. 2072466316
  4. Juhe on kinnituskonsooli korpuses näha.
  5. Kui juhet ei ole korpuses näha, ei ole kaabel õigesti ja pistmik tuleb uuesti konfektsioneerida. Selleks tuleb kaabel uuesti pistmikust välja võtta.
    6. 2072466700
  6. Kaabli eemaldamiseks: vabastage kinnituskonsool. Selleks haakige kruvikeeraja (tera laius: 3,5 mm) kinnituskonsooli külge ja tõstke konsool üles.
  7. Võtke kaabel välja ja alustage uuesti etapiga 2.
    8. 2072467084

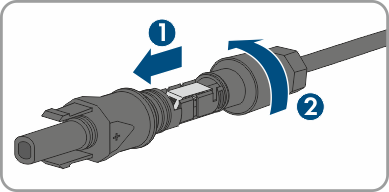

  8. Lükake lukustusmutter kuni keermeni ja keerake kinni (väändemoment 2 Nm).
