Võrgukaabli ühendamine
Spetsialistid
OHT
Eluoht elektrilöögist ülepingete ja puuduva ülepingekaitsme korral
Ülepinged (nt pikselöögi korral) võivad ülepingekaitsme puudumise korral võrgukaabli või muude andmekaablite kaudu hoonesse ja teistele samasse võrku ühendatud seadmetele edasi kanduda. Pinge all olevate osade või kaablite puudutamisega kaasnev elektrilöök põhjustab surma või raskeid kehavigastusi.
- Veenduge, et kõik samasse võrku ühendatud seadmed on integreeritud olemasolevasse ülepingekaitsmesse.
- Võrgukaablite paigaldamisel välispiirkonda kontrollige, et üleminekus välispiirkonnas olevalt tootelt hoones olevasse võrku on olemas sobiv ülepingekaitse.
- Toote Etherneti-liides on klassifitseeritud kui TNV-1 ja see pakub kaitset kuni 1,5 kV ülepinge korral.
TÄHELEPANU
Toote kahjustamine sissetungiva niiskuse tõttu
Niiskuse sissetungimine võib toodet ja toote funktsioneerimist kahjustada.
- Ühendage võrgukaabel koos kaasapandud RJ45-kaitseümbrisega toote külge.
Täiendavalt vajalik materjal (ei sisaldu tarnekomplektis):
-
1 võrgukaabel
Nõuded võrgukaablile:
kaabli pikkus ja kvaliteet avaldavad mõju signaali kvaliteedile. Pöörake tähelepanu järgmistele kaablinõuetele.
-
Kaabli tüüp: 100BaseTx
-
Kaabli kategooria: vähemalt Cat5e
-
Pistiku tüüp: kategooriate Cat5, Cat5e või kõrgema RJ45
-
Varjestus: SF/UTP, S/UTP, SF/FTP või S/FTP
Soonepaaride arv ja soone ristlõige: vähemalt 2 x 2 x 0,22 mm²
Võrgukaabli korral maksimaalne kaabli pikkus 2 võrguosalise vahel: 50 m
Paigalduskaabli korral maksimaalne kaabli pikkus 2 võrguosalise vahel: 100 m
-
UV-kindel paigaldamise korral välispiirkonda.
Meetod:
- eemaldage toode vooluvõrgust ( > Vaheldi pingevabaks lülitamine).
- Eemaldage võrgupistikupesalt kaitsekork.

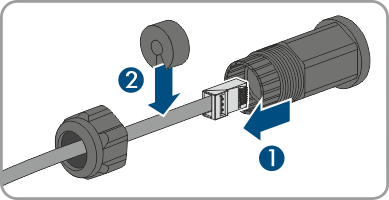

- Suruge kaabliotsak keermehülsist välja.

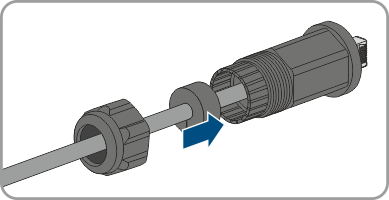

- Viige võrgukaabel liitmutrist ja keermestatud hülsist läbi ja kinnitage kaabli läbiviik võrgukaabli külge.
- Suruge kaabliotsak keermehülssi.

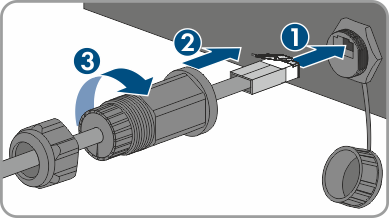

- Pistke kaabli võrgupistik toote küljes oleva võrguühenduspuksi sisse ja veenduge, et kaabel oleks korralikult kinnitunud. Keerake keermestatud hülss toote võrguühenduspuksi keermikule.
- Keerake lukustusmutter keermehülsile.
- Kui soovite luua otseühenduse, ühendage võrgukaabli teine ots otse lõppseadmega.
- Kui soovite toote ühendada lokaalsesse andmesidevõrku, siis ühendage võrgukaabli teine ots lokaalse andmesidevõrguga (nt ruuteri kaudu).
