Signaalbron op digitale ingang aansluiten


De digitale signalen voor het beschikbaar stellen van het werkelijk vermogen kunnen aan de bus X3 worden verzonden. Als digitale signaalbron kan bijv. een ontvanger voor rimpelspanning of een afstandsbesturing worden gebruikt.

  • Digitale signaalbron met maximaal 4 potentiaalvrije contacten

  • Aansluitkabel

Voorwaarden:

  • De signaalbron moet technisch geschikt zijn voor aansluiting op de digitale ingangen Technische gegevens).

  • De aangesloten digitale signaalbron heeft een veilige scheiding ten opzichte van het netpotentiaal. Bij de aansluiting van de digitale signaalbron wordt het potentiaalvrije contact of een extern potentiaalvrij contact gebruikt.

  • De aansluitkabel moet zijn voorbereid voor aansluiting op de meerpolige klemmenstrook Aansluitkabel voorbereiden).

Overzicht:

3254006028

Pinconfiguratie

Pin

Pinconfiguratie

Toelichting

1

DI1

Digitale ingang

2

DI2

Digitale ingang

3

DI3

Digitale ingang

4

DI4

Digitale ingang

5

DI5

Snelstop*

6

24 V

Uitgang spanningsvoorziening

* Met de snelstopfunctie kunnen omvormers afhankelijk van de ingestelde omvormerbedrijfsmodus van het openbaar stroomnet worden losgekoppeld of in stand-by-modus worden geschakeld. Voor meer informatie over SMA-producten met snelstopfunctie zie de handleiding van de SMA-producten.

Schakelschema:

6825886476

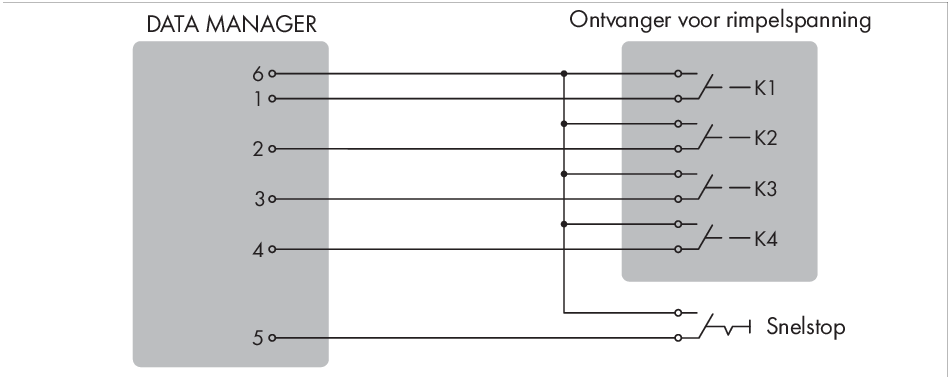

Aansluiting van een ontvanger voor rimpelspanning

  1. Sluit de aansluitkabel aan op de digitale signaalbron (zie handleiding van de fabrikant).
  2. Sluit de aansluitkabel aan op de meegeleverde 6-polige stekker. Daarvoor de benodigde klemposities met een passend gereedschap ontgrendelen en de aders in de klemposities steken.
  3. Sluit de 6-polige stekker aan op aansluiting X3. Let daarbij op de configuratie van de pinnen.
  4. Noteer het aansluitschema.
