Ansluta signalkällan till den digitala ingången
De digitala signalerna för matning av aktiv effekt kan överföras på uttaget X3. Som digital signalkälla kan t.ex. en rundstyrningsmottagare eller en fjärrövervakningsenhet användas.
Digital signalkälla med upp till fyra potentialfria kontakter
Anslutningskabel
Förutsättningar:
Signalkällan måste vara tekniskt lämpad för att anslutas till de digitala ingångarna ( > Tekniska data).
Den anslutna digitala signalkällan är säkert separerad från nätpotentialen. Vid anslutningen av den digitala signalkällan används den potentialfria kontakten eller en extern potentialfri kontakt.
Anslutningskabeln måste vara förberedd för att anslutas till den flerpoliga kopplingsplinten ( > Förbereda anslutningskablar).
Översikt:
Kontaktstiftens konfiguration
Kontaktstift | Kontaktstiftens konfiguration | Förklaring |
|---|---|---|
1 | DI1 | Digital ingång |
2 | DI2 | Digital ingång |
3 | DI3 | Digital ingång |
4 | DI4 | Digital ingång |
5 | DI5 | Snabbstopp1) |
6 | 24 V | Utgång spänningsförsörjning |
1) Med snabbstoppsfunktionen kan växelriktare, beroende på inställt växelriktardriftsätt, frånskiljas från det allmänna elnätet eller sättas i standbydrift. För mer information om SMA-produkter med snabbstoppsfunktion, se anvisningen för SMA-produkterna.
Kopplingsöversikt:

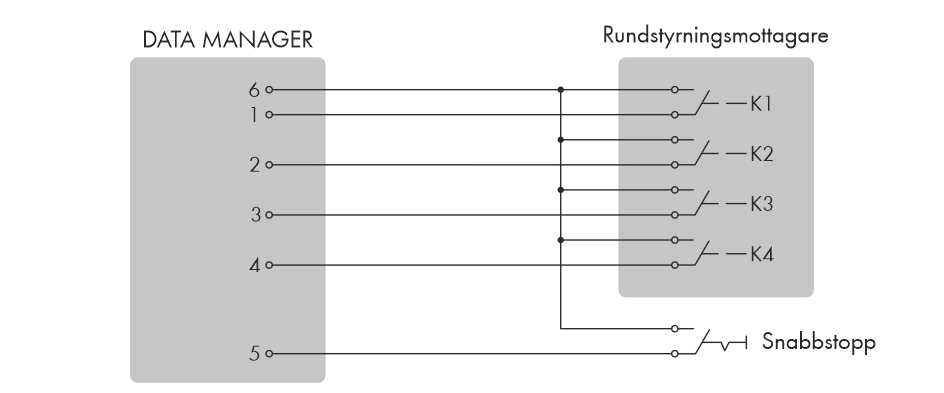

Anslutning av en rundstyrningsmottagare
- Anslut anslutningskabeln till den digitala signalkällan (se tillverkarens anvisning).
- Anslut anslutningskabeln till det 6-poliga kontaktdonet. Öppna de anslutningspunkter som behövs med ett lämpligt verktyg och för in ledarna.
- Anslut det 6-poliga kontaktdonet till anslutningen X3. Observera kontaktstiftens konfiguration.
- Skriv upp anslutningarnas placering.
