Ligar a fonte de sinal à entrada digital
Os sinais digitais para a disponibilização de potência ativa podem ser transmitidos para a tomada X3. Como fonte de sinal digital, pode utilizar-se, p. ex., um recetor de telecomando centralizado ou uma unidade terminal remota.
Fonte de sinal digital com até 4 contactos livres de potencial
Cabo de ligação
Pré-requisitos:
A fonte de sinal tem de ser tecnicamente adequada para a ligação às entradas digitais ( > Dados técnicos).
A fonte de sinal digital ligada apresenta uma separação segura face ao potencial de rede. Ao ligar a fonte de sinal digital, é usado o contacto livre de potencial ou um contacto livre de potencial externo.
O cabo de ligação tem de estar preparado para a ligação à régua de terminais multipolar ( > Preparar o cabo de ligação).
Vista geral:
Ocupação dos pinos
Pino | Ocupação dos pinos | Explicação |
|---|---|---|
1 | DI1 | Entrada digital |
2 | DI2 | Entrada digital |
3 | DI3 | Entrada digital |
4 | DI4 | Entrada digital |
5 | DI5 | Paragem rápida1) |
6 | 24 V | Saída de alimentação de tensão |
1) Com a função de paragem rápida, os inversores podem ser desligados da rede elétrica pública ou colocados em standby, em função do modo de funcionamento definido para os inversores. Para obter mais informações sobre produtos SMA com função de paragem rápida, consultar o manual dos produtos SMA.
Vista geral de ligações:

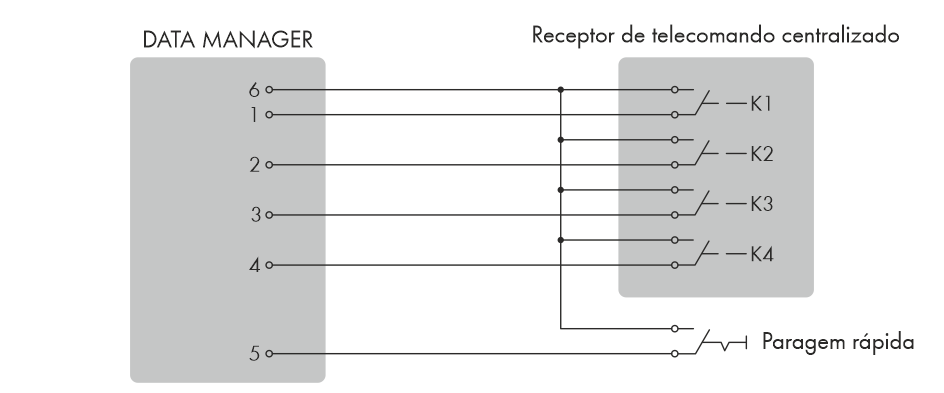

Ligação de um recetor de telecomando centralizado
- Ligar o cabo de ligação à fonte de sinal digital (ver manual do fabricante).
- Ligar o cabo de ligação à ficha de 6 polos fornecida. Abrir os pontos de terminal com uma ferramenta adequada e inserir os fios nos pontos de terminal.
- Ligar a ficha de 6 polos à ligação X3. Respeitar a ocupação dos pinos.
- Anotar a atribuição de ligações.
