連接信號來源到數位輸入


有效功率供應的數位信號可傳輸到 X3 插口。例如,脈波控制接收器或遠端終端單元可作為數位信號來源使用。

  • 具有 4 個無電位接點的數位信號來源

  • 連接纜線

要求:

  • 信號來源在技術上必須適合連接到數位輸入 技術資料)

  • 連接的數位訊號源與電網電位有一個安全隔離。連接數位訊號源時,使用無電位觸點或外部無電位觸點。

  • 必須準備連接纜線以連接到多極點端子排 準備連接纜線)

總覽:

3254006028

針腳分配

接腳

Pin 碼指派

解說

1

DI1

數位輸入

2

DI2

數位輸入

3

DI3

數位輸入

4

DI4

數位輸入

5

DI5

快速停止1)

6

24 V

電源電壓輸出

1) 透過快速停止功能,根據設定的逆變器操作模式,逆變器可以從公用電網中斷連接或進入待機操作模式。有關具有快速停止功能之 SMA 產品的更多資訊,請參閱 SMA 產品手冊。

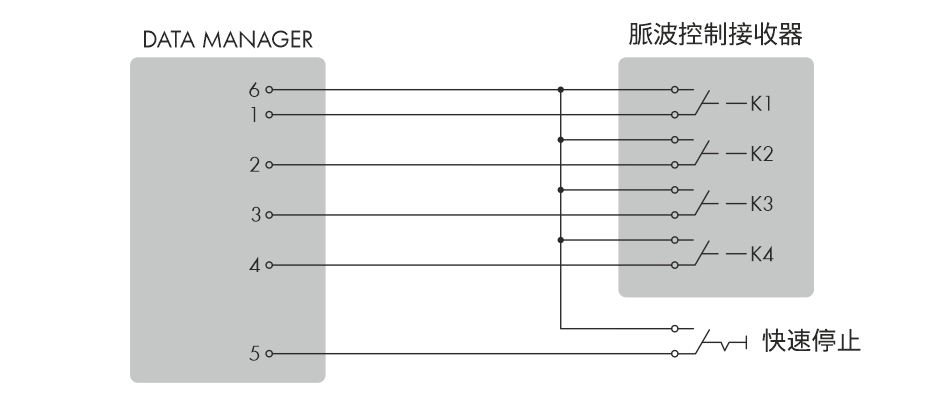

電路總覽:

6825886476

連接脈波控制接收器

  1. 將連接纜線連接到數位信號來源(參見製造商手冊)。
  2. 將連接纜線連接到提供的六極插頭。作法是使用合適的工具將所需的端子位置解開,再將導體插入這些端子位置中。
  3. 將六極插頭連接到端子 X3。注意針腳分配。
  4. 注意端子分配。
