Collegamento della sorgente di segnale all’ingresso digitale


I segnali digitali per l'alimentazione della potenza attiva possono essere inviati alla presa X3. Come sorgente di segnale digitale è possibile utilizzare ad es. un ricevitore di comandi centralizzati o un telecomando.

  • Sorgente di segnale con un massimo di 4 contatti a potenziale zero

  • Cavo di collegamento

Requisiti:

  • La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi digitali Dati tecnici).

  • La sorgente di segnale digitale collegata è isolata in modo sicuro dal potenziale di rete. Quando si collega la sorgente del segnale digitale, viene utilizzato il contatto a potenziale zero o un contatto esterno a potenziale zero.

  • Il cavo di collegamento deve essere idoneo per il collegamento alla morsettiera multipolare Preparazione del cavo di collegamento).

Panoramica:

3254006028

Assegnazione dei pin

Pin

Assegnazione dei pin

Spiegazione

1

DI1

Ingresso digitale

2

DI2

Ingresso digitale

3

DI3

Ingresso digitale

4

DI4

Ingresso digitale

5

DI5

Arresto rapido*

6

24 V

Uscita alimentazione di tensione

* La funzione di arresto rapido consente di scollegare gli inverter dalla rete pubblica a seconda della modalità di funzionamento dell'inverter o di metterli in standby. Per ulteriori informazioni sui prodotti SMA con funzione di arresto rapido, v. le istruzioni dei prodotti SMA.

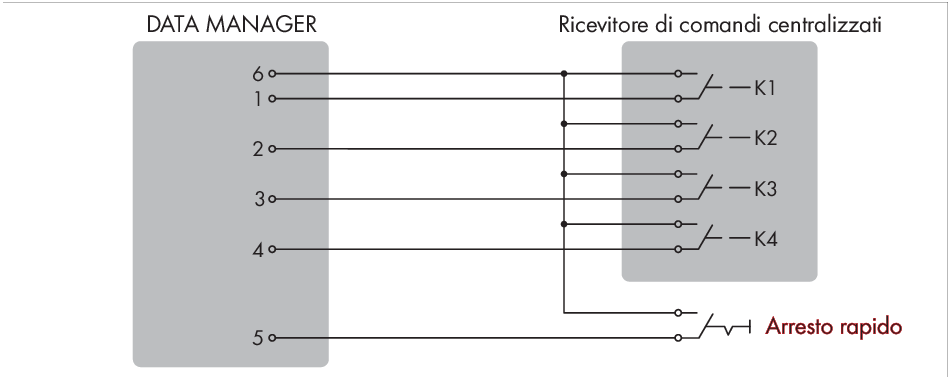

Panoramica dei collegamenti:

6825886476

Collegamento di un ricevitore di comandi centralizzati

  1. Connettere il cavo di collegamento alla sorgente di segnale digitale (v. le istruzioni del produttore).
  2. Connettere il cavo di collegamento al connettore a 6 poli fornito in dotazione. A tale scopo sbloccare le morsettiere necessarie con un utensile idoneo e inserire i connettori nei morsetti.
  3. Collegare il connettore a 6 poli al collegamento X3. Rispettare l’assegnazione dei pin.
  4. Annotare l’assegnazione dei collegamenti.
