Raccordement de la source de signaux à l’entrée numérique


Les signaux numériques de mise à disposition de la puissance active peuvent être transmis à la prise X3. La source de signaux numériques utilisée peut par exemple être un récepteur de télécommande centralisée ou un appareil de commande à distance.

  • Source de signaux numériques avec jusqu’à 4 contacts libres de potentiel

  • Câble de raccordement

Conditions requises :

  • La source de signaux doit être techniquement adaptée au raccordement aux entrées numériques Caractéristiques techniques).

  • Le signal de sources numériques raccordé présente une déconnexion sécurisée du potentiel réseau. Pour le raccordement de la source de signaux numériques, l’on utilise le contact libre de potentiel ou un contact libre de potentiel externe.

  • Le câble de raccordement doit être prêt à être raccordé à la plaque à bornes multipolaire Préparation du câble de raccordement).

Vue d’ensemble :

3254006028

Affectation des broches

Broche

Affectation de la broche

Explication

1

DI1

Entrée numérique

2

DI2

Entrée numérique

3

DI3

Entrée numérique

4

DI4

Entrée numérique

5

DI5

Arrêt rapide1)

6

24 V

Sortie d’alimentation en tension

1) Selon le mode de fonctionnement réglé, la fonction d’arrêt rapide permet de déconnecter les onduleurs du réseau électrique public ou de les mettre en mode veille. Pour obtenir des informations complémentaires sur les produits SMA avec fonction d’arrêt rapide, voir les instructions des produits SMA.

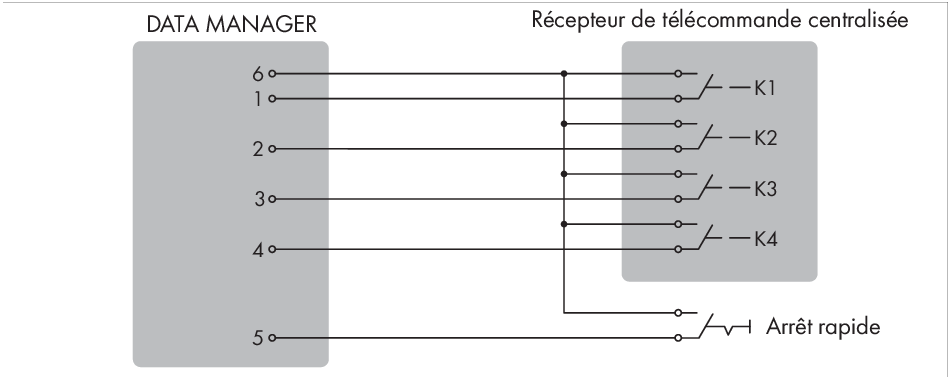

Vue d’ensemble du câblage :

6825886476

Raccordement d’un récepteur de télécommande centralisée

  1. Raccordez le câble de raccordement à la source de signaux numériques (voir instructions du fabricant).
  2. Raccordez le câble de raccordement à la fiche à 6 pôles fournie. Déverrouillez à cet effet les bornes requises avec un outil approprié puis enfilez les conducteurs dans les bornes correspondantes.
  3. Raccordez la fiche à 6 pôles à la prise X3. en faisant attention à l’affectation des broches.
  4. Notez l’occupation des bornes.
