Jelforrás csatlakoztatása a digitális bemenetre
A hatásos teljesítmény rendelkezésre bocsátására szolgáló digitális jelek az X3 aljzatra továbbíthatók. Digitális jelforrásként például egy központi vezérlési jelvevő vagy egy távvezérlő berendezés használható.
Digitális jelforrás max. 4 potenciálmentes érintkezőhöz
Csatlakozókábel
Feltételek:
A jelforrás műszaki szempontból legyen alkalmas a digitális bemenetek csatlakoztatására ( > Műszaki adatok).
A csatlakoztatott digitális jelforrás biztonságosan le van választva a hálózati potenciálról. A digitális jelforrás csatlakoztatásakor egy potenciálmentes érintkezőt vagy egy külső potenciálmentes érintkezőt kell használni.
A csatlakozókábel legyen előkészítve a többpólusú kapocsléc csatlakoztatásához ( > A csatlakozókábelek előkészítése).
Áttekintés:
Pinkiosztás
Pin | Pinkiosztás | Magyarázat |
|---|---|---|
1 | DI1 | Digitális bemenet |
2 | DI2 | Digitális bemenet |
3 | DI3 | Digitális bemenet |
4 | DI4 | Digitális bemenet |
5 | DI5 | Gyorsleállítás1) |
6 | 24 V | Tápfeszültség kimenete |
1) A gyorsleállítási funkció segítségével az inverterek a beállított inverter üzemmódtól függően leválaszthatók a közcélú villamos hálózatról, ill. készenléti üzembe állítható. A gyorsleállítási funkcióval rendelkező SMA termékekkel kapcsolatos további információkhoz lásd az SMA termékek útmutatóját.

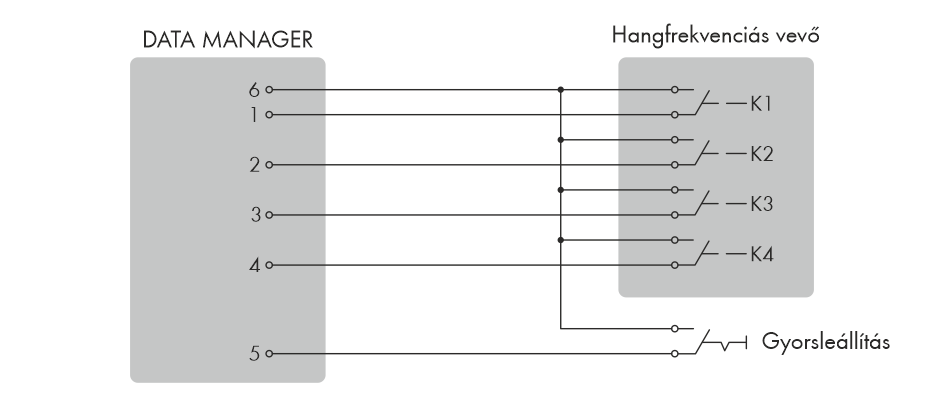

A bekötések áttekintése:
A hangfrekvenciás központi vezérlési jelvevő csatlakoztatása
- Csatlakoztassa a csatlakozókábelt a digitális jelforrásra (lásd a gyártó útmutatóját).
- Csatlakoztassa a csatlakozókábelt a mellékelt 6 pólusú csatlakozódugóra. Ehhez reteszelje ki a szükséges kapocshelyeket egy erre alkalmas szerszámmal , és tolja be a kábelereket a kapocshelyekre.
- Csatlakoztassa a 6 pólusú csatlakozódugót az X3 csatlakozóra. Ennek során vegye figyelembe a pinkiosztást.
- Jegyezze fel a csatlakozók kiosztását.
