Zone de raccordement du système de gestion des batteries

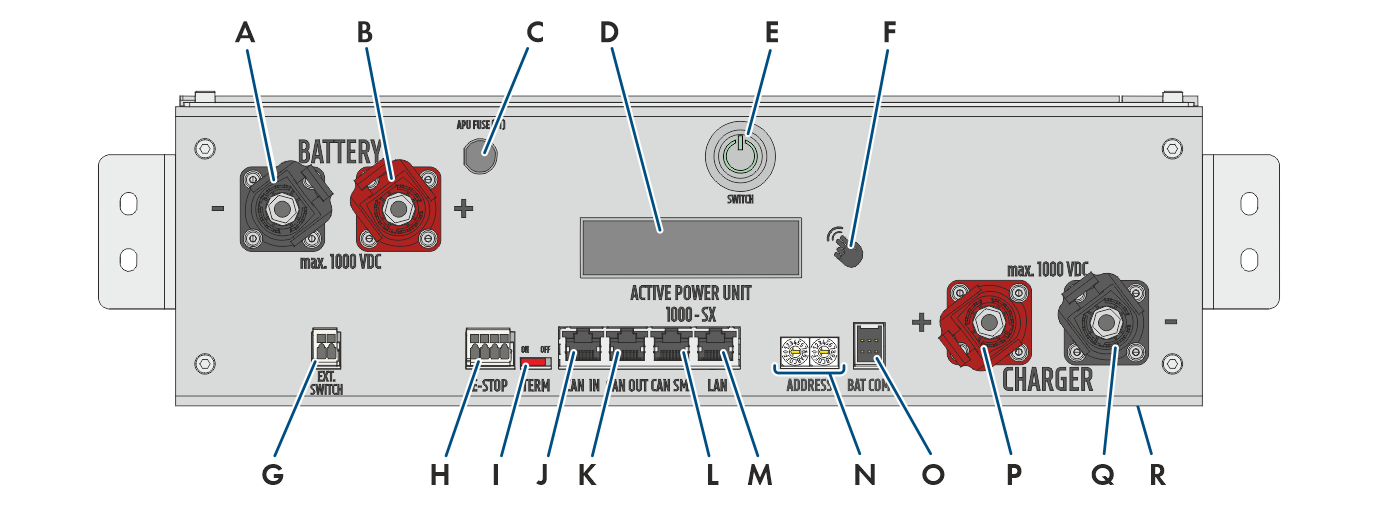

Raccords sur le système de gestion des batteries
Position | Désignation |
|---|---|
A | BATTERY - : raccordement DC de la batterie pour le pôle moins (noir) |
B | BATTERY + : raccordement DC de la batterie pour le pôle plus (rouge) |
C | APU Fuse (F1) : élément de sécurité dédié à la protection du système de gestion des batteries Le fonctionnement est impossible en cas de fusible défectueux. |
D | DISPLAY : affichage pour les informations, les avertissements et les erreurs |
E | SWITCH: bouton-poussoir marche/arrêt du système de gestion des batteries |
F | MARKIERUNG : marquage pour l’activation de l’écran et le changement d’affichage par tapotement (pour consulter l’adresse IP du système de gestion de la batterie, par ex.) |
G | EXT SWITCH : connexion de l'interrupteur externe sur la porte de l'armoire des batteries |
H | E-STOP: connecteur 4 broches pour le raccordement optionnel d'un interrupteur d'arrêt pour la déconnexion rapide (déjà prémonté muni d'un pont à l'état de livraison) |
I | TERM: curseur pour définir l'adresse sur le système de gestion des batteries (uniquement pour les systèmes avec plus d'1 armoire de batteries) |
J | CAN IN: entrée pour la communication entre les armoires de batteries principales et secondaires (uniquement pour les systèmes avec plus d'1 armoire de batteries) |
K | CAN OUT: entrée pour la communication entre les armoires de batteries principales et secondaires (uniquement pour les systèmes avec plus d'1 armoire de batteries) |
L | CAN SMA: non utilisé |
M | LAN: transmission par Modbus-TCP/IP pour la communication entre la batterie et l'onduleur |
N | ADDRESS: 2 commutateurs rotatifs pour définir l'adresse sur le système de gestion des batteries (uniquement pour les systèmes avec plus d'1 armoire de batteries) |
O | BAT COM: connexion de la communication avec le premier module de batterie, 6 broches |
P | CHARGER +: raccordement DC de l'onduleur ou du distributeur DC pour le pôle positif (rouge) |
Q | CHARGER - : raccordement DC de l'onduleur ou du distributeur DC pour le pôle moins (noir) |
R | GROUND : prise de terre (goujon fileté M6 à l'arrière de l'appareil) |
