Préparation du montage et du raccordement
Personnel qualifié
DANGER
Danger de mort par choc électrique en cas de contact avec des câbles conducteurs
Hautes tensions dans les câbles AC et DC. Le contact avec des câbles conducteurs peut entraîner la mort ou des blessures mortelles due à un choc électrique.
- Ne touchez pas aux composants conducteurs ou aux câbles dénudés.
- Coupez le disjoncteur miniature AC et sécurisez-le contre tout réenclenchement.
- Déconnectez la batterie de l’onduleur à l’aide de l’interrupteur-sectionneur du fusible de batterie. Pour ce faire, désactivez l’interrupteur-sectionneur du fusible de batterie et sécurisez-le contre toute remise en marche.
- Portez toujours un équipement de protection individuelle adapté lors de toute intervention sur le produit.
Matériel de montage supplémentaire requis (non compris dans le contenu de livraison) :
Au moins quatre vis adaptées à la surface de montage.
Au moins 4 rondelles adaptées aux vis.
Au moins 4 chevilles adaptées à la surface et aux vis.
Procédure :
- Marquez la position des trous à percer à l’aide du support mural.
- Percez les trous et enfichez les chevilles.
- Placez le support mural bien horizontalement et vissez-le avec des vis et des rondelles.
- Accrochez le gabarit de montage dans le support mural.

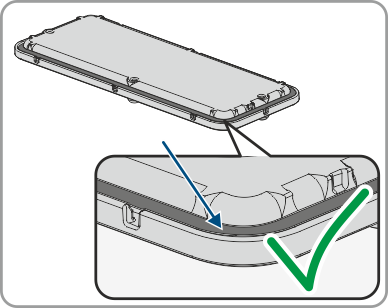

- Assurez-vous sur la plaque de raccordement que le joint est en place et intact.

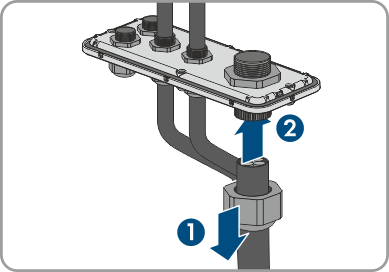

- Passez les écrou-raccords des presse-étoupes par dessus le câble.
- Fixez les presse-étoupes sur la plaque de raccordement.
- Retirez le gabarit de montage.
- Montez le produit ( > Montage de l’onduleur).
Voir aussi:
