Montage de l’onduleur
Personnel qualifié
DANGER
Danger de mort par choc électrique en cas de contact avec des câbles conducteurs
Hautes tensions dans les câbles AC et DC. Le contact avec des câbles conducteurs peut entraîner la mort ou des blessures mortelles due à un choc électrique.
- Ne touchez pas aux composants conducteurs ou aux câbles dénudés.
- Coupez le disjoncteur miniature AC et sécurisez-le contre tout réenclenchement.
- Déconnectez la batterie de l’onduleur à l’aide de l’interrupteur-sectionneur du fusible de batterie. Pour ce faire, désactivez l’interrupteur-sectionneur du fusible de batterie et sécurisez-le contre toute remise en marche.
- Portez toujours un équipement de protection individuelle adapté lors de toute intervention sur le produit.
ATTENTION
Risque de blessure lié au poids de l’onduleur
Il existe un risque de blessure en cas de soulèvement incorrect et de chute de l’onduleur lors du transport et du montage.
- L’onduleur doit être transporté et soulevé avec précaution. Ce faisant, veuillez tenir compte du poids de l’onduleur.
- Portez toujours un équipement de protection individuelle adapté lors de toute intervention sur le produit.
- Transportez l'onduleur à l’aide des poignées ou des accessoires de levage. Ce faisant, veuillez tenir compte du poids de l’onduleur.
- Pour un transport effectué au moyen des poignées, utilisez toujours toutes les poignées de transport livrées.
- N'utilisez pas les poignées de transport pour fixer les accessoires de levage (comme les sangles, cordes ou chaînes). Pour fixer les accessoires de levage, il est nécessaire de visser les vis à œillet dans les filetages situés sur la partie supérieure de l'onduleur.
Conditions requises :
Le montage et le raccordement sont préparés.
Procédure :
- Vissez les poignées de transport jusqu’à la butée dans les trous filetés sur les côtés gauche et droit jusqu’à ce qu’elles soient parfaitement en contact avec le boîtier. Veillez ce faisant à ne pas visser les poignées de transport de biais dans les trous filetés. Si les poignées de transport sont vissées de biais, il sera difficile voire impossible de les dévisser par la suite. De plus, les trous filetés seront endommagés, ce qui empêchera de monter une nouvelle fois les poignées de transport.
- Insérez un tournevis dans les trous de la poignée de transport et tournez-le à 90 °. Cela permet de s’assurer que les poignées de transport sont bien serrées.
- Si l’onduleur doit être positionné dans le support mural à l’aide d’accessoires de levage, vissez les vis à œillet dans les filetages situés sur la partie supérieure de l’onduleur et fixez-y les accessoires de levage. Il est important que les accessoires de levage soient adaptés au poids de l’onduleur.
- Enlevez le cache du couvercle du boîtier.
- Dévissez la vis du couvercle du boîtier (clé pour vis à six pans creux, SW8) et retirez le couvercle du boîtier.
- Mettez de côté le cache, la vis avec le joint, la rondelle avec le joint et le couvercle du boîtier et conservez-les en lieu sûr.

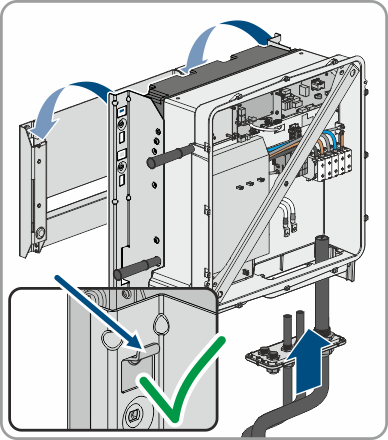

- Accrochez le produit au support mural. Passez pour cela le produit au-dessus des câbles et de la plaque de raccordement de manière à ce que les câbles dépassent de l'ouverture dans le produit et que la plaque de raccordement se trouve sous l'ouverture. Le support doit pour cela dépasser de l'évidement supérieur.

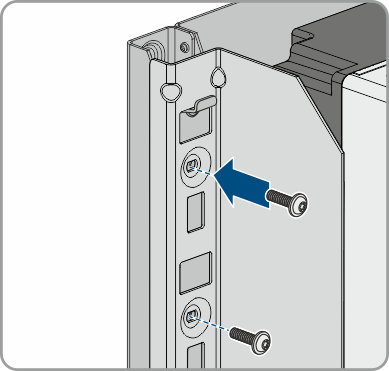

- Bloquez le produit respectivement avec deux vis à droite et à gauche sur le support mural (M8x25, TX40, 12 Nm ± 2 Nm).
- Dévissez les quatre poignées de transport des trous filetés. Au besoin, insérez un tournevis dans les trous des poignées de transport pour les dévisser.

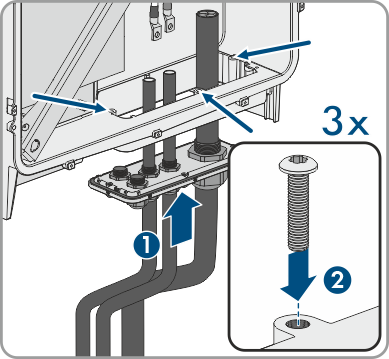

- Fixez la plaque de raccordement avec 3 vis sur le boîtier (M8x70, TX40, couple de serrage: 8 Nm ± 0,5 Nm).
