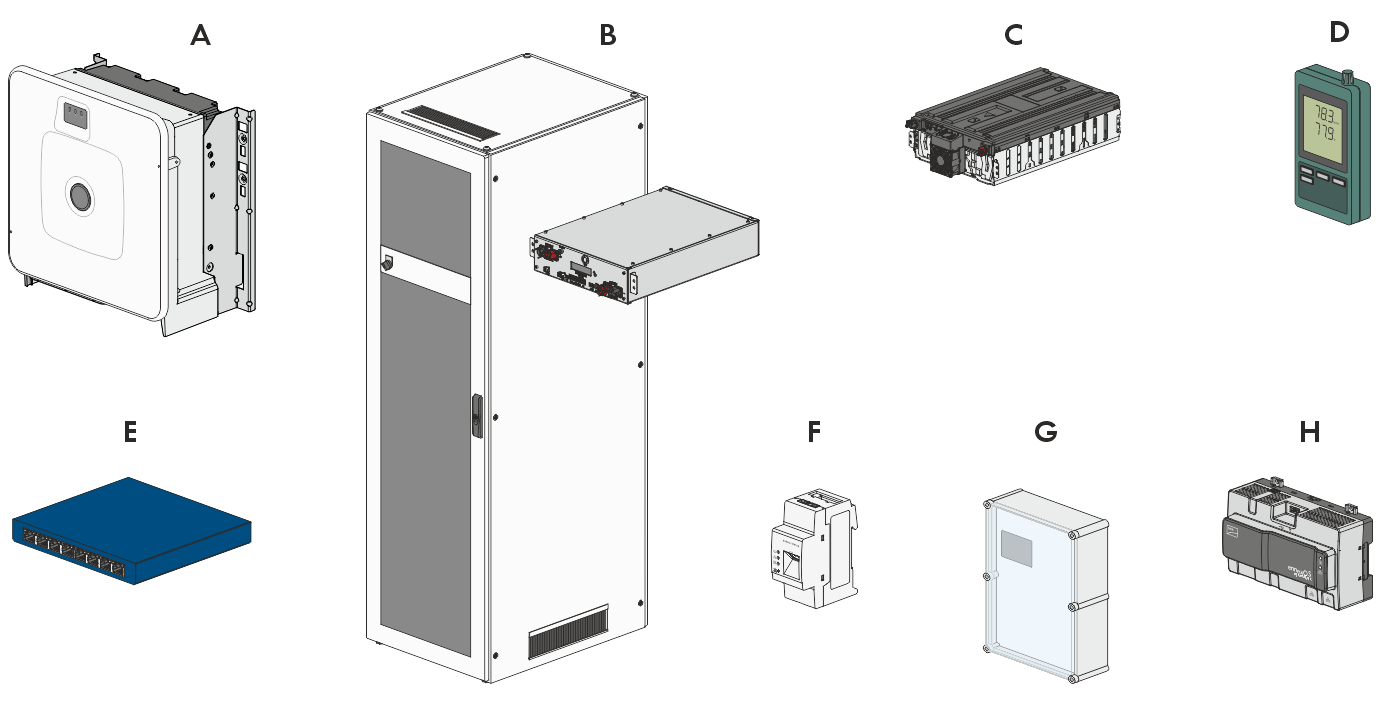

Éléments du système

A

Sunny Tripower Storage X 30 (STPS30-20) / Sunny Tripower Storage X 50(STPS50-20)

Onduleur-chargeur pour l’exploitation du réseau en parallèle, convertissant le DC délivré par la batterie en courant triphasé adapté au réseau.

En tant que System Manager et en combinaison avec un compteur d’énergie (Energy Meter ou Power Quality Analyser), l’onduleur-chargeur assure la régulation au point de raccordement au réseau et peut piloter ou réguler des appareils subordonnés. En outre, le System Manager assure la surveillance de l’installation et la communication avec le Sunny Portal powered by ennexOS.

B

Avec le Sunny Tripower Storage X 30 : SMA Commercial Storage 30 (Storage-30-20)

Avec le Sunny Tripower Storage X 50 : SMA Commercial Storage 50 (Storage-50-20)

Armoire de batteries avec système de gestion des batteries : le système de gestion des batteries comporte la protection omnipolaire requise pour 1 armoire de batteries.

C

SMA Commercial Storage Extension

Module de batterie

D

Capteur de température et d’humidité

Le capteur de température et d’humidité fourni enregistre en continu la température ambiante et l’humidité de l’air dans le local où il est installé. La collecte de ces données est nécessaire pour les éventuelles demandes de garantie.

Le capteur de température et d’humidité fait partie du contenu de livraison de l’armoire de batteries.

E

Commutateur réseau

En option, la communication entre la batterie et l’onduleur-chargeur peut passer par ce commutateur réseau. Cela facilite notamment la connexion d’un ordinateur de service avec le logiciel de surveillance de la batterie BatMon.

Le commutateur réseau fait partie du contenu de livraison de l’armoire de batteries.

F

Compteur d’énergie : SMA Commercial Energy Meter 600 A / SMA Commercial Energy Meter 200 A / Power Quality Analyser UMG 604 E

Le compteur d’énergie détermine les valeurs de mesure électriques au point de raccordement au réseau et transmet les données mesurées au System Manager.

G

Uniquement sur les systèmes avec plus d’un armoire de batteries : distributeur DC avec disjoncteur pour la protection du système de batteries

Le distributeur DC permet de raccorder jusqu’à 4 armoires de batteries à un onduleur-chargeur. Le distributeur DC comporte la protection nécessaire de la batterie en présence de plus d’un armoire de batteries.

H

En option : SMA Data Manager M (EDMM-20)

Enregistreur de données pour la surveillance et la commande du système. Dans les installations de plus de 10 appareils, le SMA Data Manager assume la fonction de gestionnaire de système.
