Raccordez l'unité de communication avec la batterie à l'intérieur de l'armoire de batteries

Personnel qualifié

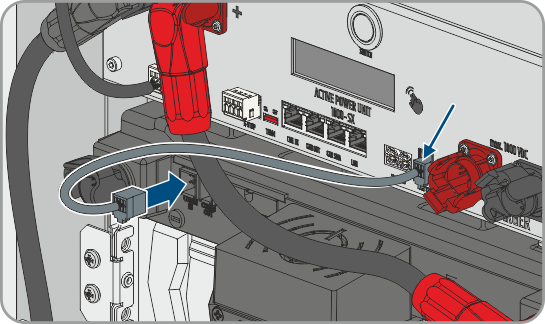

  1. Insérez la fiche à 6 broches du câble de communication, contenu dans le jeu de connecteurs APU fourni, dans le connecteur BAT COM du système de gestion des batteries.
    2. 12014382348
  2. Branchez la fiche à 8 broches de ce même câble de communication dans le connecteur COMM IN du module de batterie supérieur. Faites passer le câble de communication par-dessus le câble DC.

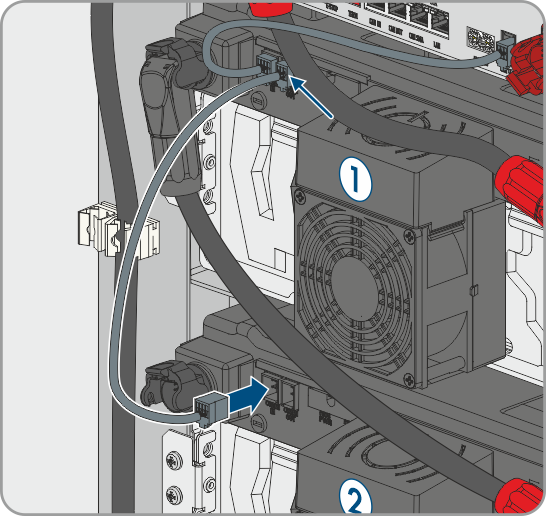

  3. Branchez la fiche à 6 broches d'un câble de communication, fourni dans le jeu de connecteur de modules, dans la prise COMM OUT du module de batterie supérieur.
    4. 12014382732
  4. Branchez la fiche à 8 broches de ce même câble de communication dans le connecteur COMM IN du module de batterie immédiatement inférieur. Faites passer le câble de communication par-dessus le câble DC.
  5. Procédez ainsi de haut en bas, pour intégrer tous les autres modules de batterie dans le câblage de communication à l'intérieur de l'armoire de batteries.
