Mise en service des armoires de batteries secondaires
Personnel qualifié
Ordre de mise en service des différentes armoires de batteries
Une position spécifique est attribuée à chaque armoire de batteries secondaire dans l'ordre des armoires de batteries. La mise en service des armoires de batteries s'effectue dans l'ordre inverse. Voici par exemlpe la marche à suivre pour 3 armoires de batteries secondaires :
- Mettez en service d'abord la 3è armoire de batteries secondaire.
- Puis, mettez en service la 2è armoire de batteries secondaire.
- Pour terminer, mettez en service la 1ère armoire de batteries secondaire.
Procéder à l'enregistrement du système
A la fin de la mise en service, il convient de procéder à l'enregistrement du système
- Pour l'enregistrement du système, utilisez le lien suivant : https://my.sma-service.com/.
Conditions requises :
L'onduleur a été monté et raccordé correctement.
Le boîtier de l'onduleur est fermé par le couvercle de boîtier.
La batterie a été montée et raccordée correctement.
Toutes les armoires de batteries sont fermées.
Le compteur d’énergie fourni a été correctement monté et raccordé (voir les instructions du compteur d’énergie).
Le distributeur DC fourni a été monté et raccordé correctement (voir les instructions du fabricant).
Procédure :
- Si la batterie ne peut pas être mise en service 6 mois après sa fabrication ou 6 mois après le cyclage, demander à faire réaliser un cyclage pour le système de stockage à batterie. Pour cela, contactez le service technique .
- Mesurez la température dans la salle des batteries et la température à la surface des boîtiers des modules de batterie (à l’aide d’un thermomètre laser, par ex.).
- Si les deux températures divergent de plus de 10 °C, attendez que l’écart de température passe en dessous de 10 °C.
- Sur une armoire de batterie secondaire, actionner l'interrupteur externe situé sur la face extérieure de la porte de l'armoire.
- Sur le système de gestion de cette armoire de batteries secondaire, appuyez sur l'interrupteur SWITCH.
- Activez l'écran du système de gestion des batteries. Il suffit de tapoter sur la surface repérée située à côté de l’écran.

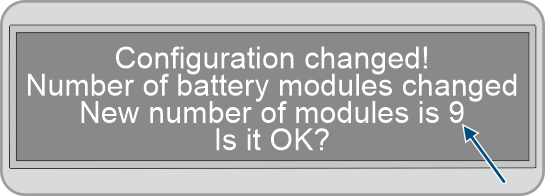

- L'écran du système de gestion des batteries indique le nombre de modules de batterie détectés.
- Si le nombre de modules de batterie détectés ne correspond pas au nombre de modules de batterie installés, mettez la batterie hors tension et vérifiez toutes les connexions de communication de la batterie.
- Si toutes les erreurs éventuelles de communication de la batterie ont été éliminées et que le nombre de modules de batterie détectés est toujours différent, contactez le service technique.
- Si le nombre de modules de batterie détectés correspond au nombre de modules de batterie installés, confirmez le nombre correct de modules de batterie. Il suffit de tapoter sur la surface repérée située à côté de l’écran.
- Mettez en service toutes les autres armoires de batterie selon la même procédure.
