Kit d’accessoires pour batterie
Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, prenez contact avec le service. Ne mettez jamais la batterie en service avec des composants endommagés

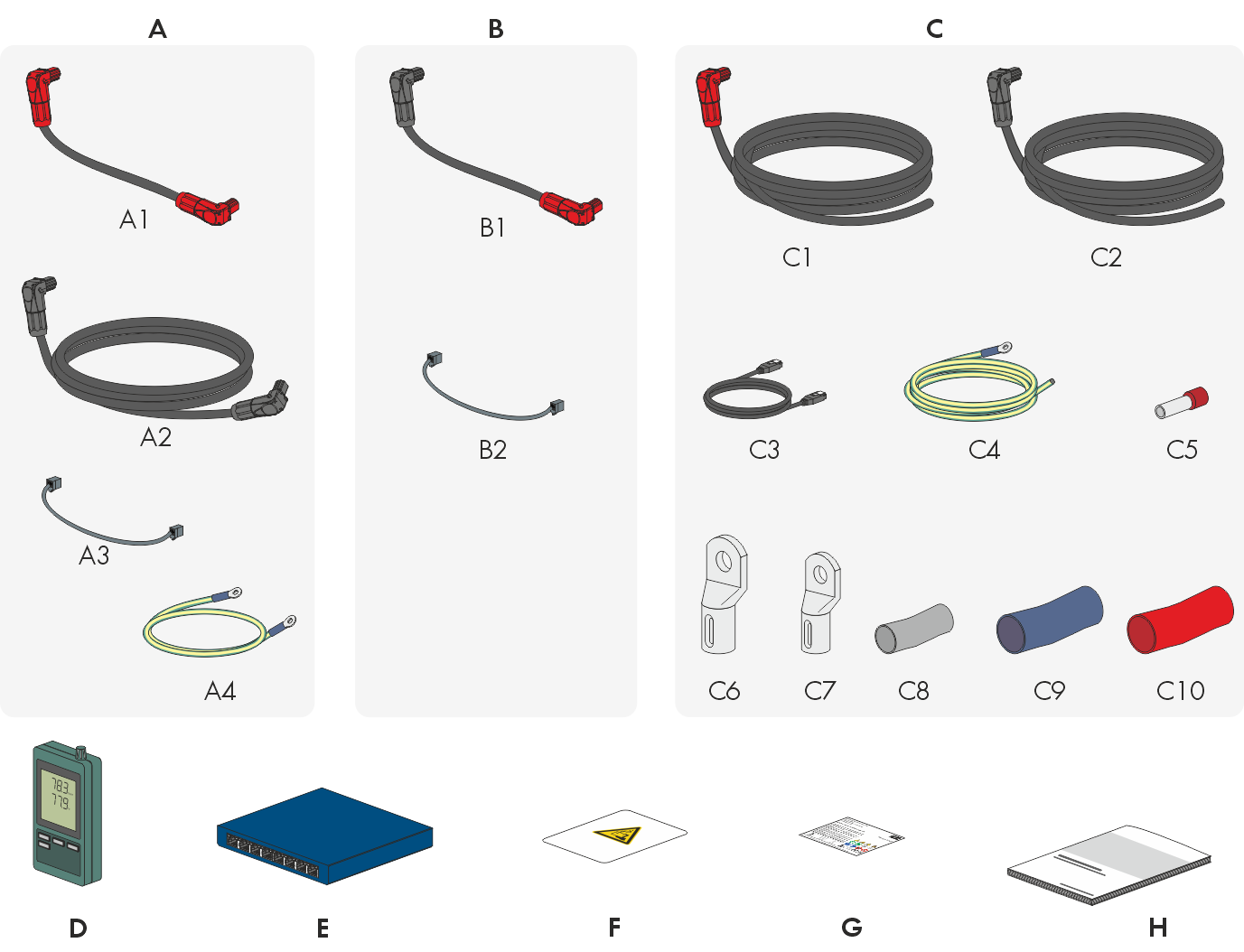

Éléments du kit d’accessoires
Position | Quantité | Désignation |
|---|---|---|
A | 1 | Jeu de connecteurs APU, pour la mise à la terre de l'armoire de batteries et pour raccorder le système de gestion des batteries (APU) aux modules de batterie |
B | 3 à 9 | Jeu de connecteurs de modules pour le câblage des modules de batterie dans l'armoire de batteries 1) |
C | 1 | Jeu de connecteurs DC pour raccorder l'armoire de batteries à l'onduleur Si plus d'1 armoire de batteries est utilisée, le jeu de connecteurs DC sert à relier l'armoire de batteries au distributeur DC supérieur |
D | 1 | Capteur de température et d'humidité (modèle SD500 du fabricant Extech Instruments) |
E | 1 | Commutateur réseau |
F | 1 | Autocollant d’avertissement pour compartiment de batterie |
G | 1 | Plaque signalétique |
H | 1 | Notice résumée du SMA Commercial Storage |
1) Le nombre de modules de batterie livrés détermine le nombre de jeux de connecteurs de modules livrés : nombre de modules de batterie livrés - 1 = nombre de jeux de connecteurs de modules livrés
Jeu de connecteurs APU
Position | Quantité | Désignation |
|---|---|---|
A1 | 1 | Câble DC (avec 2 fiches rouges) |
A2 | 1 | Câble DC (avec 2 fiches noires) |
A3 | 1 | Câble de communication |
A4 | 1 | Câble de mise à la terre du système de gestion des batteries |
Jeu de connecteurs de module
Position | Quantité | Désignation |
|---|---|---|
B1 | 1 | Câble DC (avec 1 fiche rouge et 1 fiche noire) |
B2 | 1 | Câble de communication |
Jeu de connecteur DC
Le jeu de connecteurs DC est conçu uniquement pour raccorder l’armoire de batteries à l’onduleur-chargeur ou l’armoire de batteries au distributeur DC.
Position | Quantité | Désignation |
|---|---|---|
C1 | 1 | Câble DC avec 1 fiche rouge, (section de conducteur : 35 mm² ; longueur : 5 m) |
C2 | 1 | Câble DC avec 1 fiche noire, (section de conducteur : 35 mm² ; longueur : 5 m) |
C3 | 1 | Câble de communication (longueur : 5 m) |
C4 | 1 | Câble de mise à la terre (longueur : 5 m) |
C5 | 2 | Embout de câblage isolé (35 mm²) |
C6 | 2 | Cosse tubulaire (35 mm², M10) |
C7 | 1 | Cosse tubulaire (16 mm², M8) |
C8 | 1 | Gaine thermorétractable (16 mm²) |
C9 | 1 | Gaine thermorétractable (35 mm², bleue) |
C10 | 1 | Gaine thermorétractable (35 mm², rouge) |
