Pose de l’armoire de batteries

Personnel qualifié

Matériel de montage supplémentaire requis (non compris dans le contenu de livraison) :

  • 2 chevilles adaptées pour la fixation de l'armoire de batteries au mur

  • 2 vis adaptées pour la fixation de l'armoire de batteries au mur

Procédure :

  1. Sur le lieu de montage souhaité, marquer les 2 trous à percer pour la fixation de l'armoire de batteries au mur.
  2. Percez les trous aux emplacements marqués.
  3. Utilisez des chevilles adaptées à la surface de montage
  4. Enlevez l'emballage et les sécurités de transport sur l'armoire de batteries.
    5. 11982277644

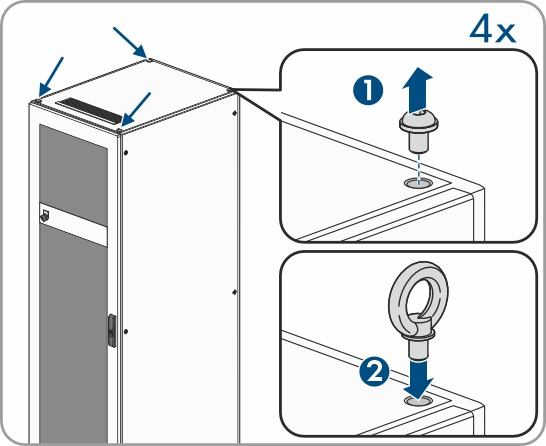

  5. Pour transporter l'armoire de batteries avec une grue, retirez les 4 vis de fixation (TX55) sur le couvercle de l'armoire et fixer les 4 vis à œillet fournies sur l'armoire de batteries.
  6. Transportez l’armoire de batteries jusqu'au lieu de montage souhaité.
  7. Si des vis à œillet sont en place, retirez les vis à œillet et remettez en place les 2 vis de fixation à l'avant de l'armoire (TX55).
    8. 11982278028

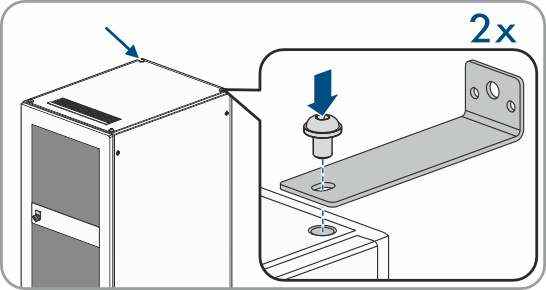

  8. Fixez les équerres de fixation fournies sur le couvercle de l'armoire. A cet effet, vissez 2 des 4 vis de fixation dans le couvercle de l'armoire.
  9. Serrez toutes les vis de fixation sur le couvercle de l'armoire (TX55, couple de serrage : 20 Nm à 35 Nm)
    10. 11982278412

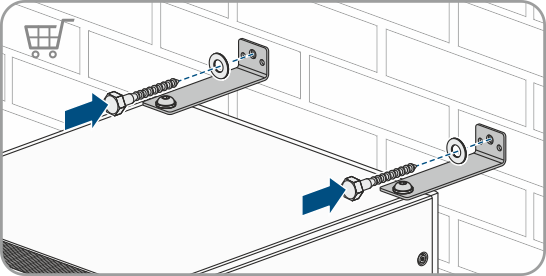

  10. Fixez les équerres de fixation de l'armoire de batteries au mur. A cet effet, utilisez 2 vis adaptées à la surface de montage.
    11. 11982278796

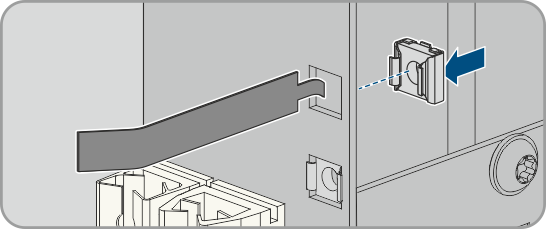

  11. Pour chaque niveau de montage dans l'armoire de batteries, fixez sur les glissières 4 des écrous cage fournis.
  12. Apposez la plaque signalétique à un endroit visible sur une paroi latérale de l'armoire de batteries.
  13. Appliquer l'autocollant du compartiment de la batterie à un endroit visible sur la porte d'accès au compartiment de la batterie.
