Raccordement des câbles DC à l'intérieur de l'armoire de batteries
Personnel qualifié
PRUDENCE
Endommagement de la batterie à cause d’un court-circuit
Un raccordement erroné des câbles DC peut provoquer un court-circuit. Des courants élevés provoqués par le court-circuit provoquent des détériorations des modules de batterie ou du système de gestion de batteries.
- Respectez le codage mécanique des connecteurs des câbles DC fournis. Ne raccordez jamais les câbles DC en force.
- Branchez toujours les câbles DC rouges sur les bornes DC rouges.
- Branchez toujours les câbles DC noirs sur les bornes DC noires.
- Raccorder toujours en premier les deux câbles DC entre le système de gestion de la batterie et les modules de batterie.
- Remplacez les modules de batterie endommagés dans les meilleurs délais.
Procédure :

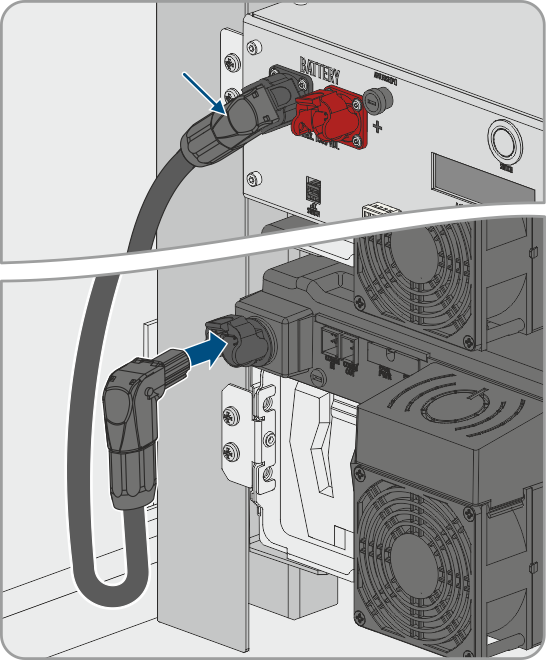

- Raccordez une fiche du câble DC noir, fourni dans le jeu de connecteurs APU, au port BATTERY- du système de gestion des batteries. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.
- Raccordez l'autre fiche du câble DC noir au port -POL du module de batterie le plus bas. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.
- Immobilisez le câble DC noir sur le côté gauche de l'armoire de batteries. Pour ce faire, utilisez les fixations de câbles prémontées.

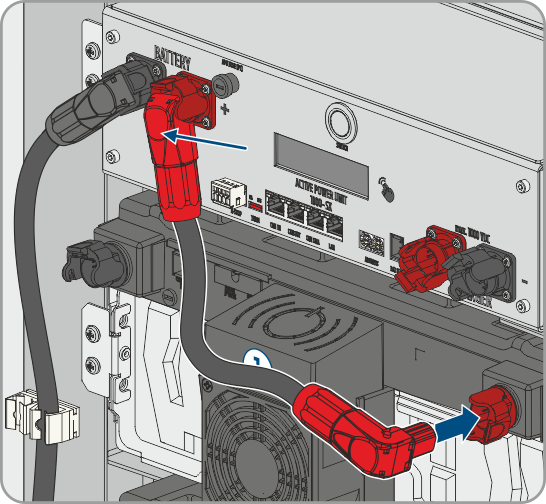

- Raccordez une fiche du câble DC rouge, dans le jeu de connecteurs APU fourni, au port BATTERY+ du système de gestion des batteries. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.
- Raccordez l'autre fiche du câble DC rouge au port +POL du module de batterie le plus haut. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.

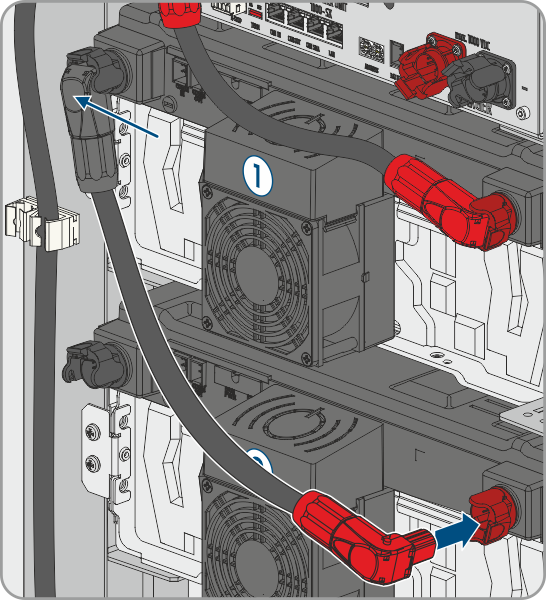

- Raccordez la fiche noire d'un câble DC, issu du jeu de connecteurs de modules, au port -POL du module de batterie le plus haut. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.
- Raccordez la fiche rouge du câble DC au port +POL du module de batterie immédiatement inférieur. Ce faisant, faites passer le câble DC par-dessus le câble de communication et ne couvrez pas les fentes d'aération du boîtier du ventilateur. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.
- Procédez ainsi de haut en bas, pour intégrer tous les autres modules de batterie dans le câblage DC à l'intérieur de l'armoire de batteries.
- Veillez à ce qu'aucun câble DC ne vienne recouvrir les fentes d'aération du boîtier de ventilateur.
