Mise hors tension de l’onduleur
Personnel qualifié
Avant toute intervention sur le produit, mettez toujours l’onduleur hors tension comme décrit dans ce chapitre. Pour cela, respectez toujours l’ordre prescrit.
AVERTISSEMENT
Danger de mort par choc électrique lors de la destruction d’un appareil de mesure due à une surtension
Une surtension peut endommager un appareil de mesure et créer une tension au niveau du boîtier de l’appareil de mesure. Le contact avec le boîtier sous tension de l’appareil de mesure entraîne des blessures graves, voire la mort par choc électrique.
- Utilisez uniquement des appareils de mesure dont les plages de mesure sont conçues pour la tension AC et DC maximale de l’onduleur.
- Utilisez uniquement des appareils de mesure à plage de mesure conçue pour la tension DC maximum de la batterie.
PRUDENCE
Endommagement de l’onduleur via des opérations de commutation réalisées sur le transformateur
En présence de tensions dans l’onduleur, des opérations de commutation réalisées sur le transformateur peuvent induire des variations importantes de la tension à l’intérieur de l’onduleur. Les composants situés à l'intérieur de l’onduleur peuvent être endommagés par des variations importantes de la tension.
- Mettre l’onduleur hors tension avant d’effectuer des commutations sur le transformateur.
Procédure :
- Réduisez la puissance de sortie AC de l’onduleur à 0 kW Pour ce faire, arrêtez l’onduleur.
- Coupez le disjoncteur miniature AC et sécurisez-le contre tout réenclenchement.
- En option, désactivez le transformateur.
- Désactivez le raccordement DC de l’onduleur via l’interrupteur-sectionneur de la batterie ou l’interrupteur DC externe et sécurisez-le contre le réenclenchement.
- Attendez 5 minutes.
- Attendez que les DEL s’éteignent.

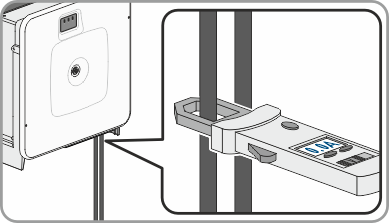

- Assurez-vous de l’absence de courant au niveau de tous les câbles DC à l’aide d’une pince ampèremétrique. Cela permet de détecter un courant de défaut éventuel.

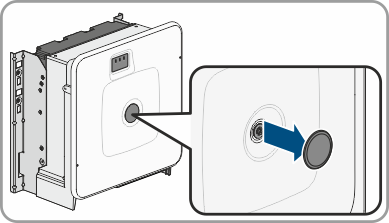

- Enlevez le cache du couvercle du boîtier.

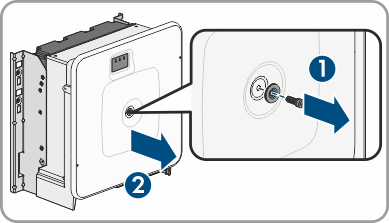

- Dévissez la vis du couvercle du boîtier (clé pour vis à six pans creux, SW8) et retirez le couvercle du boîtier.
- Mettez de côté le cache, la vis et le couvercle du boîtier et conservez-les en lieu sûr.
- Vérifiez que les points de mesure de la tension DC du module de précharge entre BAT+ et BAT-, BAT+ et DST- ainsi qu’entre BAT- et DST- sont bien hors tension.

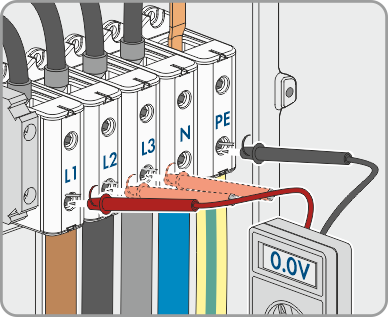

- À l’aide d’un appareil de mesure adapté, vérifiez que la plaque à bornes AC entre L1 et le conducteur de protection, L2 et le conducteur de protection, L3 et le conducteur de protection, L1 et N, L2 et N, L3 et N ainsi qu’entre N et le conducteur de protection sont bien hors tension. Pour ce faire, insérez la pointe de contrôle (diamètre maximal 2,5 mm) dans les ouvertures de mesure de chaque plaque à bornes.
