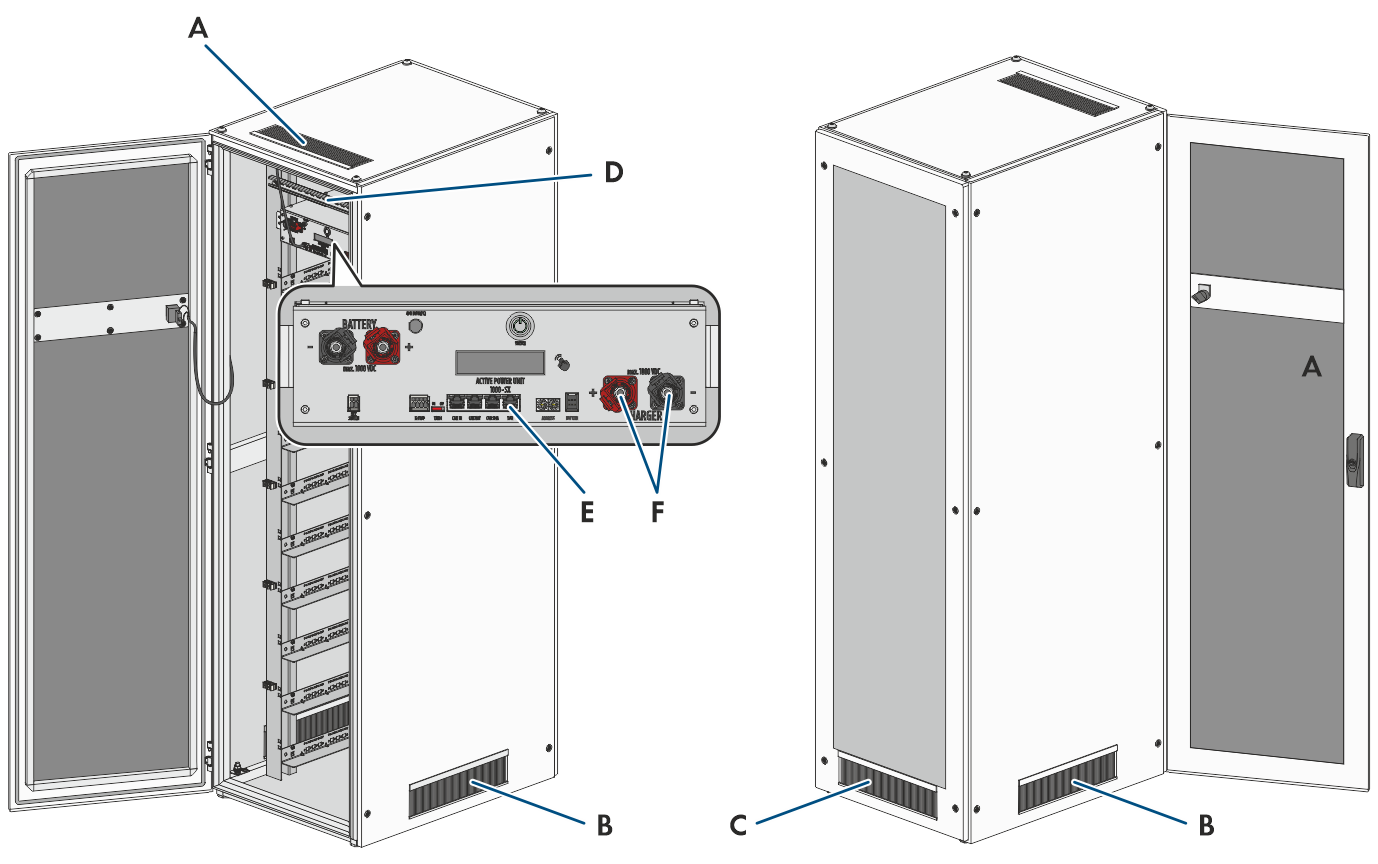

Vue d'ensemble de l'entrée de câbles
Entrée de câbles dans l'armoire de batteries
Position | Désignations |
|---|---|
A | Brosses passe-câbles dans le couvercle de l'armoire de batteries |
B | Brosses passe-câbles dans les deux parois latérales de l'armoire de batteries |
C | Brosses passe-câbles en façade arrière de l'armoire de batteries |
D | Rail C prémonté et colliers serre-câbles |
E | Raccord LAN sur le système de gestion des batteries |
F | Raccords CHARGER+ et CHARGER- sur le système de gestion des batteries |
