Montage du système de gestion de batteries
Personnel qualifié
DANGER
Danger de mort par choc électrique en cas de contact avec des composants conducteurs à cause d’une mise à la terre insuffisante ou manquante
Si la mise à la terre manque ou est insuffisante, des tensions importantes peuvent exister sur le boîtier de l’armoire de batteries en cas de dysfonctionnement. Le contact avec des composants conducteurs ou des câbles peut entraîner la mort ou des blessures mortelles due à un choc électrique.
- Mettez l’armoire de batteries à la terre.
- Mettez le système de gestion de batteries à la terre lors de son montage.
Procéder à l'enregistrement du système
A la fin de la mise en service, il convient de procéder à l'enregistrement du système
- Pour l'enregistrement du système, utilisez le lien suivant : https://my.sma-service.com/.
Procédure :
- Notez le numéro de série du système de gestion de la batterie dans le protocole de mise en service.

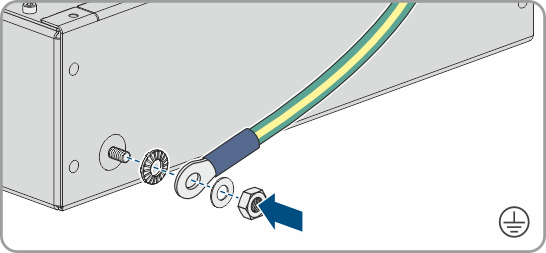

- Pour mettre le système de gestion des batteries à la terre, fixez le câble de mise à la terre du système de gestion des batteries fourni au boulon de mise à la terre situé à l'arrière du système de gestion des batteries. Vissez fermement la cosse d’extrémité M6. (Outil : six pans, ouverture 10, couple de serrage : 6 Nm).
- Insérez le système de gestion des batteries sur la glissière supérieure de l'armoire de batteries. Lors de cette opération, insérez avec précaution le système de gestion des batteries afin que les écrous cages prémontés ne se desserrent pas.

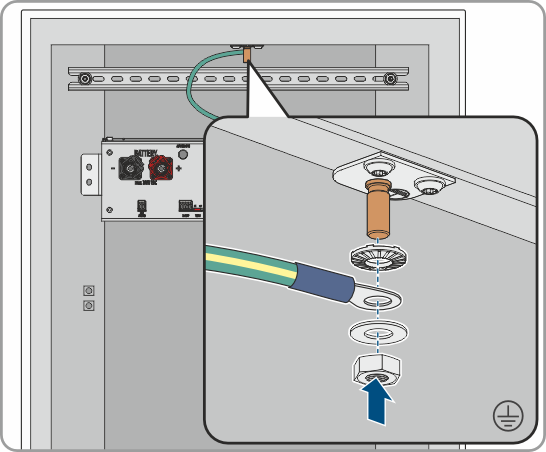

- Fixez le câble de mise à la terre au point de mise à la terre prévu pour le câble de fil de terre. A cet effet, vissez fermement la cosse d’extrémité M8 (six pans ouverture 13, couple de serrage : 8 Nm).
- Vissez le système de gestion des batteries sur les écrous cages prémontés (PH2, couple de serrage : 3 Nm). Pour cela, utilisez 4 des vis à tête plate fournies et 4 des rondelles en plastique fournies.

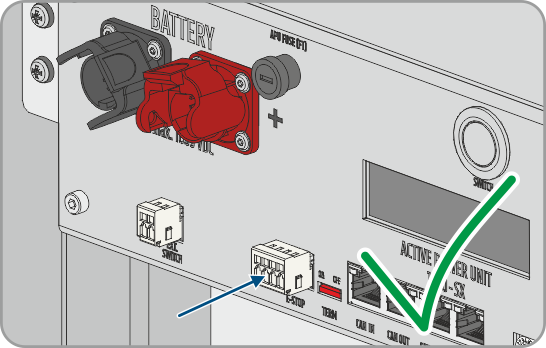

- Veillez à ce que la fiche à 4 broches pour la connexion E-Stop sur le système de gestion des batteries soit branché pour le fonctionnement. Sans cette fiche, le système de gestion des batteries reste inactif.
