Plans d'implantation
Ne pas placer une armoire de batteries sous un onduleur
Lorsqu'une armoire de batteries est placée sous un onduleur, la chaleur dissipée par l'onduleur-chargeur peut être soufflée derrière l'armoire de batteries. C'est pourquoi il est interdit de placer une armoire de batteries sous un onduleur.

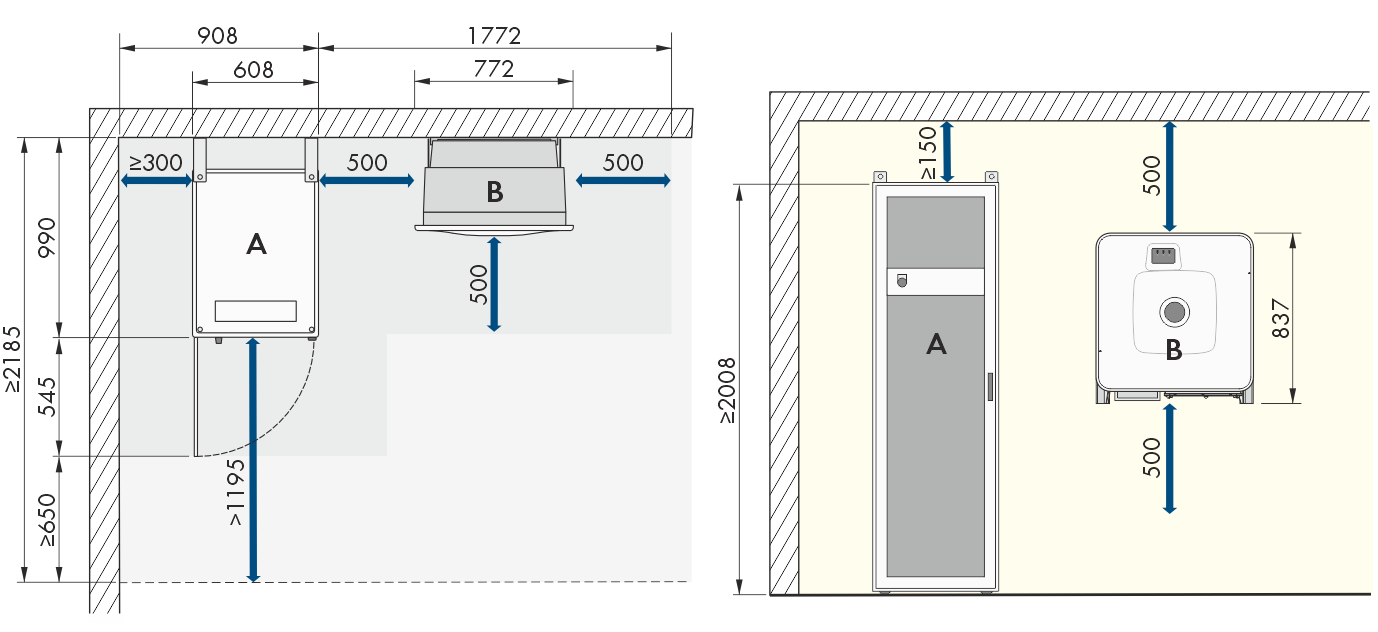

Exemple d’implantation d’un système avec 1 armoire de batteries
Pour la structure standard du système, des longueurs de câble de 5 m sont utilisées.
Position | |
|---|---|
A | Armoire de batteries |
B | Onduleur-chargeur |

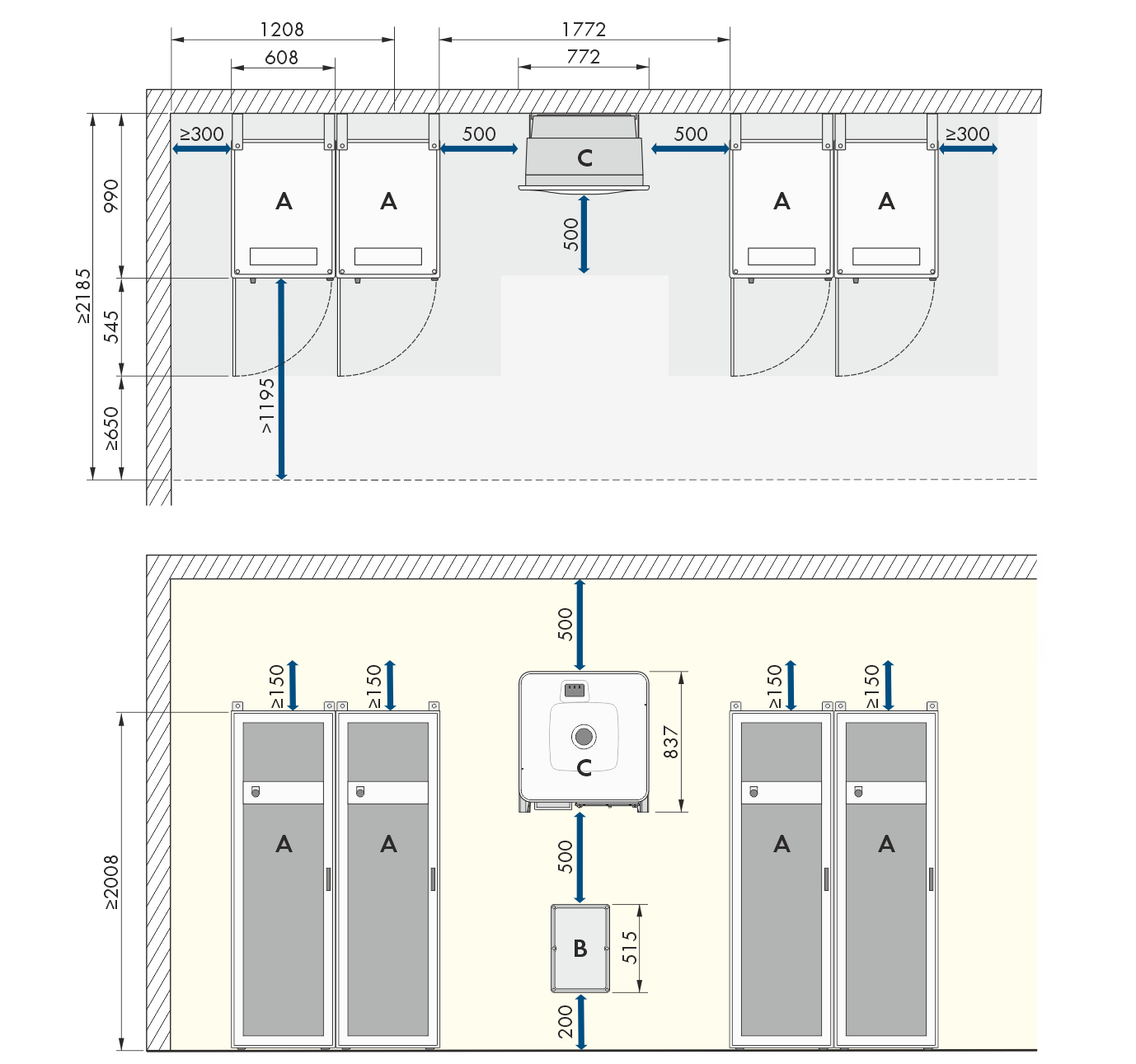

Exemple d'implantation d'un système avec 4 armoires de batteries
Position | |
|---|---|
A | Armoire de batteries |
B | Distributeur DC |
C | Onduleur-chargeur |
Lors de la mise en place de systèmes avec plusieurs armoires de batteries, il est recommandé de placer le distributeur DC au centre entre les armoires de batteries afin d'utiliser des câbles DC aussi courts que possible et de même longueur vers chaque armoire de batteries. Il convient de tenir compte de la longueur des câbles DC fournis.
Il est possible de placer jusqu'à 4 armoires de batteries directement les unes à côté des autres, sans laisser d'espace entre elles. Si plus de 4 armoires de batteries doivent être placées côte à côte, une distance minimale de 600 mm doit être respectée entre 4 armoires de batteries et la prochaine armoire de batteries.
