Démontage de l’onduleur

Personnel qualifié

ATTENTION

Il existe un risque de blessure en cas de soulèvement incorrect et de chute de l’onduleur lors du transport et du montage.

L’onduleur doit être transporté et soulevé avec précaution. Ce faisant, veuillez tenir compte du poids de l’onduleur.
Portez toujours un équipement de protection individuelle adapté lors de toute intervention sur le produit.
Transportez l'onduleur à l’aide des poignées ou des accessoires de levage. Ce faisant, veuillez tenir compte du poids de l’onduleur.
Pour un transport effectué au moyen des poignées, utilisez toujours toutes les poignées de transport livrées.
N'utilisez pas les poignées de transport pour fixer les accessoires de levage (comme les sangles, cordes ou chaînes). Pour fixer les accessoires de levage, il est nécessaire de visser les vis à œillet dans les filetages situés sur la partie supérieure de l'onduleur.

Pour mettre définitivement hors service l’onduleur à la fin de sa durée de vie, démontez-le comme décrit ci-après.

Conditions requises :

Tous les raccordements de l’onduleur sont débranchés.
L’emballage d’origine ou un emballage approprié au poids et à la taille de l’onduleur doit être disponible.
Une palette doit être disponible.
Le matériel de fixation pour la fixation de l’emballage sur la palette (p. ex. sangles) doit être disponible.
Les poignées de transport doivent être disponibles.

Procédure :

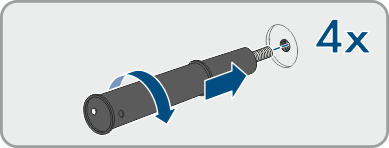

Vissez les poignées de transport jusqu’à la butée dans les trous filetés sur les côtés gauche et droit jusqu’à ce qu’elles soient parfaitement en contact avec le boîtier. Veillez ce faisant à ne pas visser les poignées de transport de biais dans les trous filetés. Si les poignées de transport sont vissées de biais, il sera difficile voire impossible de les dévisser par la suite. Cela risque par ailleurs d’endommager les trous filetés, ce qui empêchera de monter une nouvelle fois les poignées de transport.

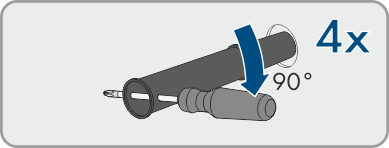

Insérez un tournevis dans les trous de la poignée de transport et tournez-le à 90 °. Cela permet de s’assurer que les poignées de transport sont bien serrées.
Si le produit doit être sorti des supports de montage à l’aide d’accessoires de levage, vissez les vis à œillet dans les filetages situés sur la partie supérieure du produit et fixez-y les accessoires de levage. Il est important que les accessoires de levage soient adaptés au poids du produit.

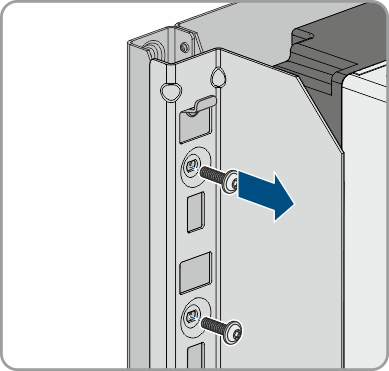

Dévissez la vis du produit sur les supports de montage à droite et à gauche (TX40).

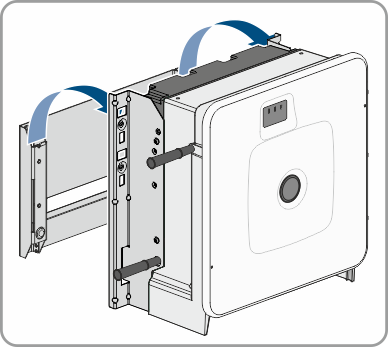

Retirez le produit par le haut des attaches de suspension des supports de montage.

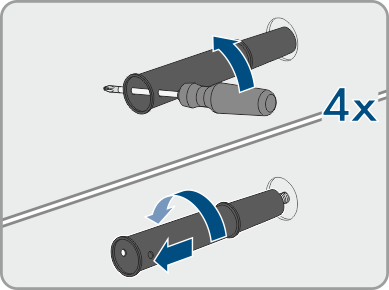

Dévissez les quatre poignées de transport des trous filetés. Au besoin, insérez un tournevis dans les trous des poignées de transport pour les dévisser.
Si le produit doit être stocké ou expédié, emballez-le avec le support mural. Utilisez pour cela l’emballage d’origine ou un emballage adapté au poids et à la taille du produit et sécurisez-le avec des sangles sur la palette.
Le cas échéant, éliminer l’onduleur.
