Raccordement du câble de communication avec la batterie pour Modbus
Personnel qualifié
Si l’interface Modbus de l’onduleur doit être utilisée pour la communication avec la batterie, utilisez l’embase BAT ETH pour raccorder les câbles de communication avec la batterie.
DANGER
Danger de mort par choc électrique en cas de surtension en l’absence de protection contre les surtensions
En l’absence de protection contre les surtensions, les surtensions (provoquées par exemple par un impact de foudre) peuvent se propager par les câbles réseau ou d’autres câbles de communication dans le bâtiment et dans les appareils raccordés au même réseau. Le contact avec des composants conducteurs ou des câbles peut entraîner la mort ou des blessures mortelles due à un choc électrique.
- Assurez-vous que tous les appareils situés dans le même réseau ainsi que la batterie sont intégrés dans la protection contre les surtensions existante.
- Lors de la pose de câbles réseau ou d’autres câbles de communication à l’extérieur, veillez à une protection contre les surtensions adéquate au point de transition des câbles entre l'onduleur ou la batterie de l’extérieur dans un bâtiment.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
Câble de communication avec la batterie
Si nécessaire : connecteurs RJ45 confectionnables sur le terrain avec boîtier métallique
Procédure :
- Mettez le produit hors tension ( > Mise hors tension de l’onduleur).
- Si le couvercle de boîtier est fermé : dévissez la vis du couvercle du boîtier (clé pour vis à six pans creux, SW10) et retirez le couvercle du boîtier.

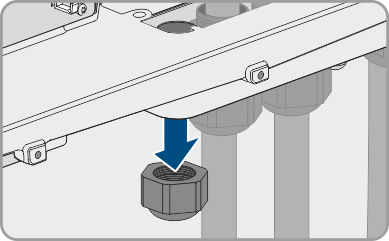

- Desserrez l’écrou-raccord du presse-étoupe.

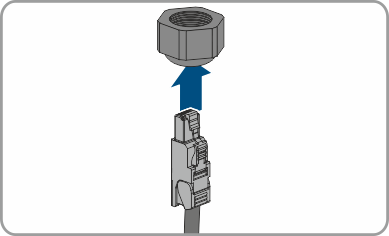

- Passez l’écrou-raccord sur le câble de communication avec la batterie.

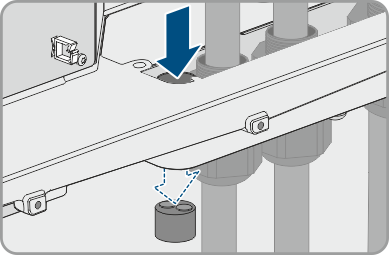

- Retirez le manchon support de câble à deux orifices du presse-étoupe.

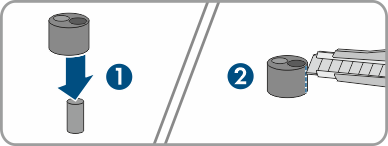

- Sur le câble de communication avec la batterie, retirez un bouchon d’une ouverture de boîtier et entaillez l’ouverture correspondante pour ce câble à l’aide d’un cutter.

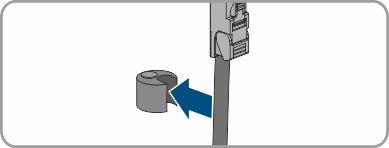

- Enfoncez le câble de communication avec la batterie dans une ouverture de boîtier.

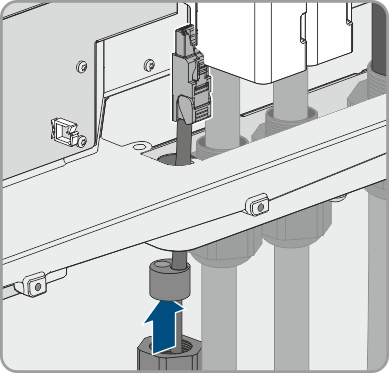

- Enfoncez le manchon support de câble à deux orifices dans le presse-étoupe et guidez le câble de communication avec la batterie vers l’embase BAT ETH. Ce faisant, disposez le câble de communication avec la batterie selon le plan de pose et fixez-le aux supports.
- Si vous utilisez des câbles à confectionner vous-même : assemblez les connecteurs RJ45 puis raccordez-les au câble.
- Enfichez la fiche RJ45 du câble de communication avec la batterie dans l’embase BAT ETH du groupe de communication.
- Vissez bien l’écrou-raccord du presse-étoupe.
- Tirez légèrement sur le câble de communication avec la batterie pour vous assurer qu’il est correctement fixé.

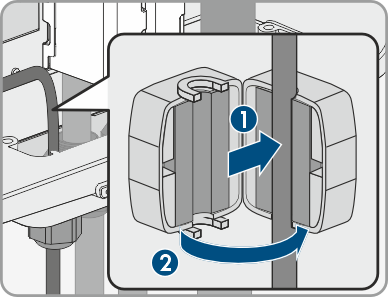

- Installez 1 ferrite fournie sur chaque câble de communication avec la batterie.

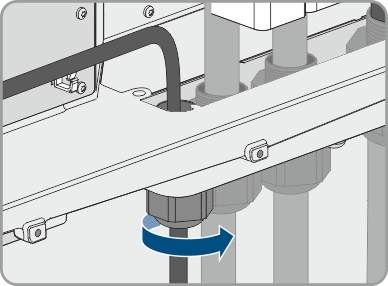

- Serrez l’écrou-raccord du presse-étoupe à la main. Les câbles de communication avec la batterie sont alors fixés.
- Si le produit est monté à l’extérieur, installez une protection contre les surtensions pour tous les composants du réseau.
- Connectez l’autre extrémité du câble de communication avec la batterie à la batterie.
