Mise en service de l'armoire de batteries principale

Personnel qualifié

Procéder à l'enregistrement du système

A la fin de la mise en service, il convient de procéder à l'enregistrement du système

  1. Pour l'enregistrement du système, utilisez le lien suivant : https://my.sma-service.com/.

Conditions requises :

  • L'onduleur a été monté et raccordé correctement.

  • Le boîtier de l'onduleur est fermé par le couvercle de boîtier.

  • La batterie a été montée et raccordée correctement.

  • Toutes les armoires de batteries sont fermées.

  • Le compteur d’énergie fourni a été correctement monté et raccordé (voir les instructions du compteur d’énergie).

  • Le distributeur DC fourni a été monté et raccordé correctement (voir les instructions du fabricant).

  • Les armoires de batteries secondaires ont été mises en service.

Procédure :

  1. Si la batterie ne peut pas être mise en service 6 mois après sa fabrication ou 6 mois après le cyclage, demander à faire réaliser un cyclage pour le système de stockage à batterie. Pour cela, contactez le service technique .
  2. Si un SMA Data Manager M est disponible, activez le SMA Data Manager M (voir les instructions du SMA Data Manager M).
  3. Mesurez la température dans la salle des batteries et la température à la surface des boîtiers des modules de batterie (à l’aide d’un thermomètre laser, par ex.).
  4. Si les deux températures divergent de plus de 10 °C, attendez que l’écart de température passe en dessous de 10 °C.
  5. Sur l'armoire de batteries principale, actionner l'interrupteur externe situé sur la face extérieure de la porte de l'armoire.
  6. Sur le système de gestion de l'armoire de batteries principale, appuyez sur l'interrupteur SWITCH.
  7. Activez l'écran du système de gestion des batteries. Il suffit de tapoter sur la surface repérée située à côté de l’écran.

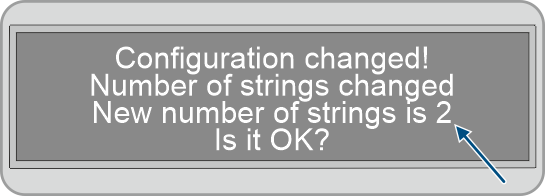

  8. L'écran de l'armoire de batteries principale indique le nombre d'armoires de batteries détectées (Number of Strings). Si par exemple une armoire de batteries principale et une armoire de batteries secondaire ont été installées, l'affichage Number of Strings = 2.
    9. 12077226508
  9. Si le nombre des armoires de batteries détectées ne correspond pas au nombre d'armoires de batteries installées, mettez la batterie hors tension Mettez hors tension et vérifiez toutes les connexions de la communication CAN.
  10. Si toutes les erreurs éventuelles de communication CAN ont été éliminées et que le nombre d'armoires de batteries détectées est toujours différent, contactez le service technique.
  11. Si le nombre d'armoires de batteries détectées correspond au nombre d'armoires de batteries installées, confirmez le nombre correct d'armoires de batteries. Il suffit de tapoter sur la surface repérée située à côté de l’écran.
  12. Activez le point de menu suivant. Il suffit de tapoter sur la surface repérée située à côté de l’écran.
  13. L'écran du système de gestion des batteries sur l'armoire de batteries principale indique le nombre de modules de batterie détectés.
    14. 12077226892
  14. Si le nombre de modules de batterie détectés ne correspond pas au nombre de modules de batterie installés, mettez la batterie hors tension et vérifiez toutes les connexions de communication de la batterie.
  15. Si toutes les erreurs éventuelles de communication de la batterie ont été éliminées et que le nombre de modules de batterie détectés est toujours différent, contactez le service technique.
  16. Si le nombre de modules de batterie détectés correspond au nombre de modules de batterie installés, confirmez le nombre correct de modules de batterie. Il suffit de tapoter sur la surface repérée située à côté de l’écran.
  17. Activez le point de menu suivant. Il suffit de tapoter sur la surface repérée située à côté de l’écran.

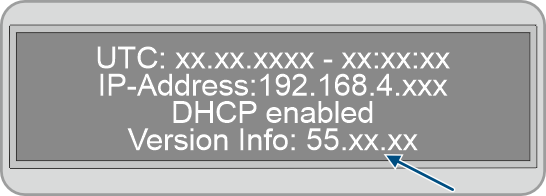

  18. L'écran du système de gestion des batteries sur l'armoire de batteries principale affiche la version du micrologiciel installée et l'adresse IP attribuée.
    19. 12077227660
  19. Assurez-vous que la version actuelle du micrologiciel est installée. La version du micrologiciel commence par 55.xx.xx.

  20. Protocole DHCP désactivé ou activé

    L'exécution de l'étape suivante dépend de l'activation ou de la désactivation du protocole DHCP pour l'interface de communication de avec la batterie sur l'onduleur.

    12657591052

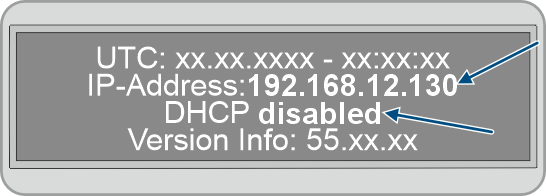

  21. Si le protocole DHCP est désactivé sur le système de gestion des batteries et que l'adresse IP est prédéfinie, régler l'adresse IP du système de gestion des batteries 192.168.12.130 lors de la mise en service de l'onduleur.
    22. 12657591436

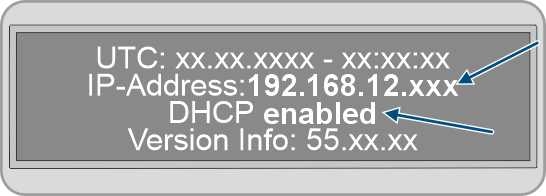

  22. Si le protocole DHCP est activé sur le système de gestion des batteries et que l’adresse IP est variable, n’apportez aucune modification à la configuration de la communication avec la batterie lors de la mise en service de l’onduleur. Les réglages par défaut pour la communication avec la batterie sont automatiquement appliqués.
  23. Activez le point de menu suivant. Il suffit de tapoter sur la surface repérée située à côté de l’écran.
  24. A l'écran du système de gestion des batteries de l'armoire de batteries principale, l'affichage passe de Statut au mode INIT.
  25. L'interrupteur SWITCH clignote.
  26. Mettez l’onduleur en service.
  27. A l'issue de la mise en service de l'onduleur, l'affichage du système de gestion des batteries sur l'armoire de batteries principale passe de Statut au mode PRECH à l'écran. Le mode de précharge de la batterie est ainsi initié.
  28. Lorsque l'affichage du système de gestion des batteries sur l'armoire de batteries principale passe de Statut au mode OK à l'écran, le mode de précharge est terminé. La batterie est alors opérationnelle.
