Raccordement des câbles DC
Personnel qualifié
PRUDENCE
Détérioration du produit par défaut à la terre côté DC au cours du fonctionnement de l’onduleur
De par la topologie sans transformateur du produit, l’apparition de défauts à la terre côté DC durant le fonctionnement peut entraîner des dommages irréparables. L’endommagement du produit dû à une installation DC erronée ou endommagée n’est pas couvert par la garantie. Le produit est doté d’un dispositif de protection, qui contrôle exclusivement durant l’opération de démarrage la présence d’un défaut à la terre. Le produit n’est pas protégé durant le fonctionnement.
- Veiller à ce que l’installation DC soit réalisée correctement et qu’aucun défaut à la terre ne survienne durant le fonctionnement.
Conditions requises :
Un interrupteur-sectionneur DC externe doit être installé (par exemple, un interrupteur-sectionneur DC intégré dans l'armoire de batteries).
Les batteries doivent être protégées par des fusibles sur tous les pôles.
Les câbles DC doivent être introduits dans le produit.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
Chiffon propre
Produit nettoyant à base d’éthanol
Pince à sertir
Procédure :
- Vérifiez l’absence de tension au niveau des câbles DC.
- Ôtez la gaine des câbles DC.
- Tirez la gaine thermorétractable bleue fournie sur le câble DC. La gaine thermorétractable doit se trouver en dessous de la zone dénudée du conducteur.
- Tirez la gaine thermorétractable rouge fournie sur le câble DC. La gaine thermorétractable doit se trouver en dessous de la zone dénudée du conducteur.
- Dotez les conducteurs DC des cosses d’extrémité fournies.
- Tirez la gaine thermorétractable sur la zone dénudée des cosses d’extrémité et chauffez à l’aide d’un sèche-cheveux de manière à ce qu’elle fasse corps avec les cosses d’extrémité.
- Éliminez les restes de câble se trouvant dans le produit.
- Retirez la fixation des câbles DC pré-confectionnés se trouvant dans le produit.
- Nettoyez les surfaces de contact de toutes les cosses d’extrémité à l’aide d’un chiffon propre et d’un produit nettoyant à base d’éthanol, et ne les touchez plus une fois le nettoyage terminé.

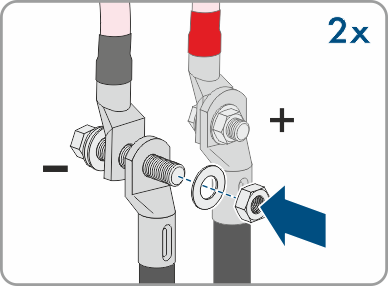

- Raccordez les câbles DC les uns aux autres. Pour cela, enfoncez par derrière la vis combinée (M10x40) dans les trous ronds des cosses d’extrémité et serrez-la par devant à l’aide de la rondelle (M10) et de l’écrou à six pans (SW16, couple de serrage : 24 Nm ± 2 Nm). Respectez la bonne polarité.

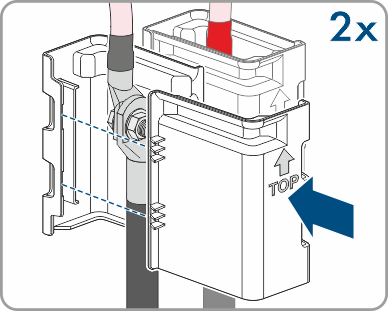

- Placez les éléments de protection contre les contacts autour des cosses d’extrémité, puis enfichez-les ensemble jusqu’à ce qu’ils s’enclenchent de manière audible.
- Serrez bien les écrou-raccords des presse-étoupes.
