Montage des modules de batteries
Personnel qualifié
PRUDENCE
Endommagement possible des glissières et des écrous cages par les modules de batterie
Lors de la mise en place des modules de batterie dans l'armoire de batteries, les modules de batterie peuvent heurter les glissières et les écrous cages. Ce choc peut endommager les glissières. Les écrous cages peuvent se desserrer et tomber.
- Déplacez toujours les modules de batterie lentement et avec précaution lors de leur mise en place dans l'armoire de batteries.
PRUDENCE
Dommages possibles sur les modules de batterie en cas de mise en place non adéquate des modules de batterie
Le poids d'un module de batterie peut engendrer une surcharge mécanique sur un autre module de batterie. Cette surcharge se traduit alors par des dommages sur le module de batterie concerné.
- Lors de l'installation, ne posez jamais les modules de batterie sur des modules de batterie déjà en place.
- Utilisez une aide au levage appropriée pour le montage des modules de batterie.
Procéder à l'enregistrement du système
A la fin de la mise en service, il convient de procéder à l'enregistrement du système
- Pour l'enregistrement du système, utilisez le lien suivant : https://my.sma-service.com/.
Procédure :
- Notez les numéros de série des modules de batterie dans le protocole de mise en service.
- Sur chaque module de batterie, vérifiez si le détecteur de choc ne s'est pas déclenché en face avant du module de batterie. Le déclenchement du détecteur de choc est identifiable à la couleur rouge de son champ d'affichage.
- En cas de déclenchement du détecteur de chocs sur un module de batterie, prenez des photos de l'état du module de batterie et contactez le service technique. Le module de batterie concerné ne doit plus être utilisé.
- Monter uniquement des modules de batterie dont la tension de sortie DC est d’au moins 76,5 V. Pour ce faire, mesurer sur chaque module de batterie la tension de sortie DC entre -POL et +POL.
- Si la tension de sortie DC d’un module de batterie ne dépasse pas 76,5 V, contactez le service technique.
- Si l’écart entre la tension de sortie DC la plus basse et la plus haute est de 200 mV ou plus, contactez également le service technique.
- Déterminez le niveau de montage le plus bas pour l'insertion du premier module de batterie. Notez que les modules de batterie sont montés les uns en dessous des autres dans l'armoire de batteries. Le dernier module de batterie est monté directement sous le système de gestion des batteries.

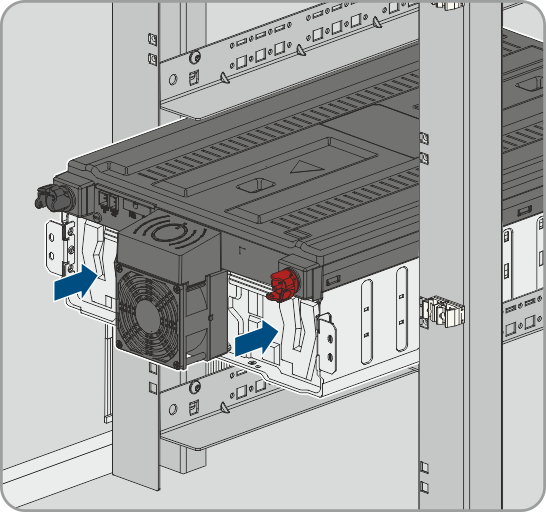

- Faites coulisser le premier module de batterie sur les deux glissières du niveau de montage le plus bas. Lors de cette opération, insérez avec précaution le module de batterie afin que les écrous cages prémontés ne se desserrent pas.

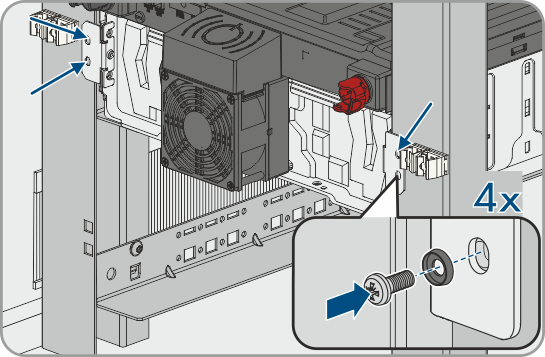

- Vissez le premier module de batterie sur les écrous cages prémontés (PH2, couple de serrage : 3 Nm). Pour cela, utilisez 4 des vis à tête plate fournies et 4 des rondelles en plastique fournies.

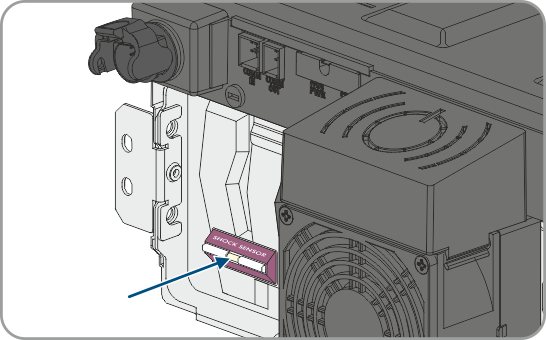

- Sur le premier module de batterie, vérifiez à nouveau si le détecteur de choc ne s'est pas déclenché en face avant du module de batterie. Le déclenchement du détecteur de choc est identifiable à la couleur rouge de son champ d'affichage.
- En cas de déclenchement du détecteur de chocs sur le premier module de batterie, prenez des photos de l'état du module de batterie et contactez le service technique. Ce module de batterie ne doit plus être utilisé.
- Montez tous les autres modules de batterie, du bas vers le haut. Procédez comme pour le premier module de batterie.
