Raccordement des câbles DC vers l’onduleur ou vers le distributeur DC, dans l'armoire de batteries

Personnel qualifié

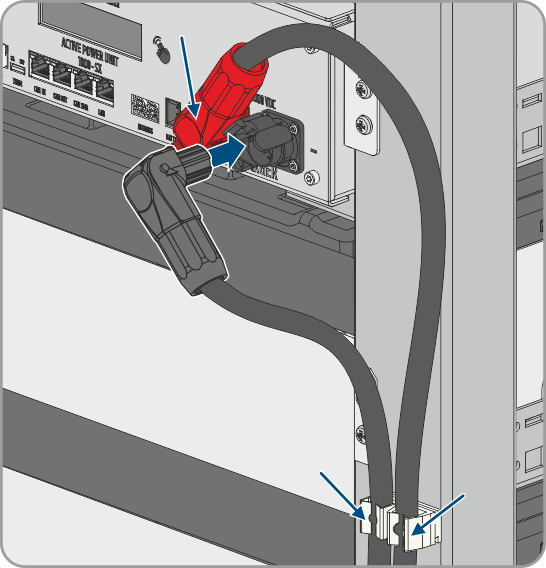

  1. Raccordez la fiche rouge du câble DC, fourni dans le jeu de connecteurs DC, au port CHARGER+. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.
    2. 12088566156
  2. Raccordez la fiche noire du câble DC, fourni dans le jeu de connecteurs DC, au port CHARGER-. Le levier de verrouillage du port de connexion doit s’enclencher de manière audible sur la fiche.
