Modifica dell’uso delle batterie nei sistemi di alimentazione di riserva senza ottimizzazione dell’autoconsumo
Tecnico specializzato

Campi di utilizzo delle batterie:

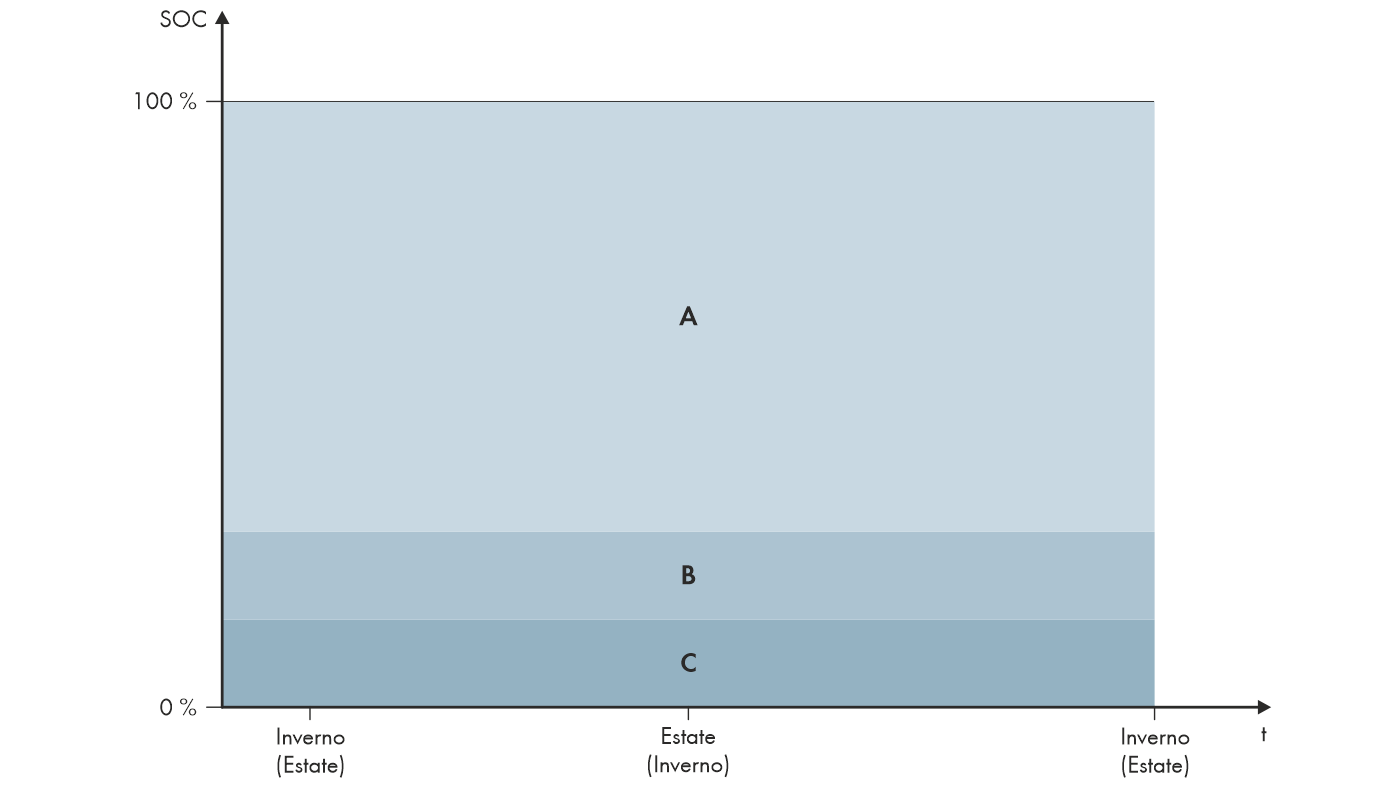

Range dello stato di carica della batteria in funzione della stagione (esempio)
Range | Parametri e spiegazione del range | Comportamento dell’inverter Sunny Island |
---|---|---|
A | Campo di corrente di backup (BuRes) | In caso di caduta della rete pubblica, Sunny Island sfrutta questo range per l’alimentazione della rete di backup. Quando la rete pubblica è nuovamente disponibile, Sunny Island carica la batteria con la potenza nominale dalla rete pubblica. |
Battery > Usage range > Minimum width of backup power area | ||
B | Campo di protezione contro la scarica profonda (BatRes) Questo range può essere raggiunto esclusivamente in caso di caduta della rete pubblica. | Sunny Island entra in modalità Risparmio energetico. Sunny Island si avvia ogni 2 ore e cerca di caricare la batteria con energia FV. Qualora non sia possibile caricare la batteria, Sunny Island passa nuovamente in modalità Risparmio energetico. Quando la rete pubblica è nuovamente disponibile, Sunny Island carica la batteria con la potenza nominale dalla rete pubblica. |
Battery > Usage range > Minimum width of backup power area | ||
C | Campo di scarica profonda (ProtRes) Questo range può essere raggiunto esclusivamente in caso di caduta della rete pubblica. | Quando questo range viene raggiunto, Sunny Island si disattiva per proteggere la batteria. Quando la rete elettrica pubblica è di nuovo disponibile, il sistema deve essere caricato manualmente ( > Modalità carica di emergenza dopo l’autospegnimento). |
Battery > Usage range > Lower lmt deep disch. protect area prior shutdown (Confine tra BuRes e BatRes) |
I valori predefiniti dei parametri comportano i seguenti range:
Range | Batteria al piombo | Batteria agli ioni di litio |
---|---|---|
Campo di corrente di backup | dal 15% al 100% | dal 13% al 100% |
Campo di protezione contro la scarica profonda | dal 10% al 15% | dal 3% al 13% |
Campo di scarica profonda | dallo 0% al 10% | dallo 0% al 3% |
Parametro per l’utilizzo della batteria:
Parametro | Valore |
---|---|
Rise in self-consumption switched on | Sì |
Lower lmt deep disch. protect area prior shutdown | Range per la protezione in caso di scarica profonda, in percentuale rispetto alla capacità della batteria |
Minimum width of deep discharge protection area | Range per la protezione contro la scarica profonda, in percentuale rispetto alla capacità della batteria Entro questo campo, il sistema entra in modalità di risparmio energetico e tenta automaticamente di ricaricare la batteria con l’energia fotovoltaica disponibile. |
Larghezza minima del campo di corrente di backup | Range per la funzione di backup Nel caso in cui la somma di tutti i range sia inferiore al 100%, il range BuRes viene aumentato automaticamente. |
Season operation active | No |

Procedura sui sistemi Multicluster con rete di backup
Tutti i sistemi per i quali sono previste le norme VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 di tipo A/tipo B, generatore TOR di tipo A della normativa europea in materia di connessione alla rete ai sensi del Regolamento (UE) 2016/631 non devono essere configurati come sistemi multicluster.
I sistemi multicluster con rete elettrica di backup possono essere configurati con il Multicluster Box 12 (MC-Box-12.3-20) e il Grid Connect Box (vedere la documentazione del Multicluster Box e del Grid Connect Box). A tale scopo, eseguire sempre i seguenti punti:
- In un sistema Multicluster con rete di backup e ottimizzazione dell’autoconsumo, impostare i range dello stato di carica della batteria sugli stessi valori per ogni cluster.
- In un sistema Multicluster con rete di backup senza ottimizzazione dell’autoconsumo, impostare il parametro Rise in self-consumption switched on sempre su No.

In caso di valori errati per i range di utilizzo della batteria non è possibile eseguire alcuna impostazione
Se la somma di tutti i range di utilizzo della batteria è superiore a 100%, non è possibile impostare i parametri relativi all’utilizzo della batteria.
- Assicurarsi che la somma dei range di utilizzo della batteria sia pari a 100%.
La procedura di base per la modifica dei parametri di funzionamento è descritta in un altro capitolo ( > Modifica dei parametri di funzionamento).
Procedura:
- Selezionare Battery > Usage range.
- Impostare i parametri per l’uso della batteria.
