Collegamento del cavo di comando per generatori con avvio automatico
Tecnico specializzato
Un generatore con avvio automatico viene avviato e arrestato con 1 contatto.
Generatore di segnale o comando del generatore in un cluster
Gli slave controllano i generatori in modo meno affidabile rispetto ai master.
- Collegare di preferenza il sistema di controllo del generatore al master.
- In un sistema Multicluster, collegare sempre il generatore di segnale al master del cluster principale.
Collegamento del sistema di controllo del generatore a Sunny Island
Requisiti:
È necessario rispettare i requisiti tecnici del relè multifunzione ( > Dati tecnici).
Requisiti dei cavi:
-
Tipo di conduttore: filo di rame
Sezione del conduttore: da 0,2 mm² a 2,5 mm²
Procedura:
- Usare sempre un tubo flessibile di silicone quando si effettuano i seguenti collegamenti ( > Collegamento di Relay 1 e Relay 2).

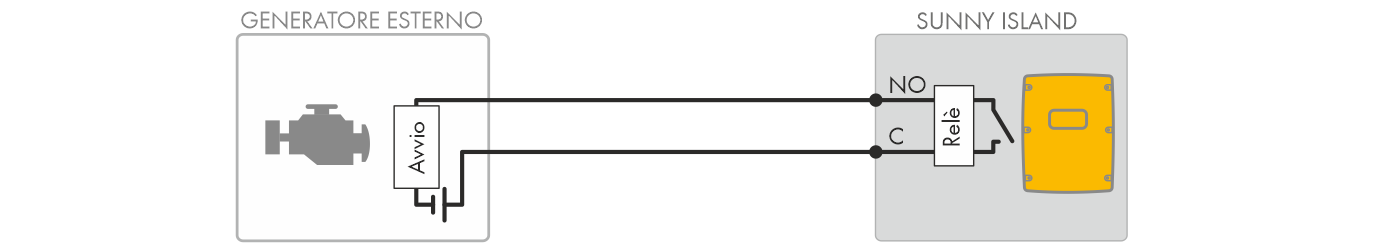

- Poiché l’impostazione di fabbrica di Sunny Island prevede il relè multifunzione Relay1 per la richiesta d’intervento del generatore, collegare il cavo di comando al relè multifunzione Relay1 su Sunny Island. Utilizzare i collegamenti C e NO.
- Se il relè multifunzione Relay1 per la richiesta d’intervento del generatore non è disponibile, collegare il cavo di comando al relè multifunzione Relay2 su Sunny Island. Utilizzare i collegamenti C e NO.
- Se, con più di un Sunny Island sul master, i relè multifunzione Relay1 e Relay2 per la richiesta d’intervento del generatore non sono disponibili, collegare il cavo di comando a un relè multifunzione libero dello slave 1 o 2. Utilizzare i collegamenti C e NO.
- Inserire la configurazione Richiesta automatica d’intervento del generatore nella tabella delle impostazioni ( > Impostazione delle funzioni del relè multifunzione).
AVVERTENZA
Pericolo di morte per folgorazione in caso di isolamento difettoso
In caso di isolamento difettoso, i componenti o i cavi che si presuppone siano privi di tensione possono invece essere in tensione. Il contatto con componenti o cavi sotto tensione può causare lesioni gravi o mortali per folgorazione.
