Impostazione della resistenza del cavo della batteria
Tecnico specializzato
La gestione della batteria più essere ottimizzata impostando la resistenza del cavo della batteria in modalità per esperti.

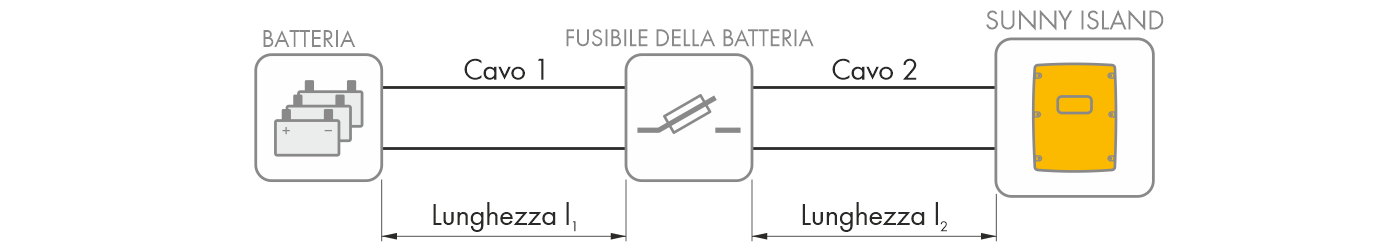

Denominazione del cavo
La resistenza del cavo della batteria è data dalla resistenza del cavo 1, dal fusibile della batteria e dalla resistenza del cavo 2.
Resistenza di un singolo cavo:
RCu = ρ x l/A
ρ = resistenza specifica del rame (ρ = 0,018Ω mm²⁄m)
l = lunghezza totale del conduttore (conduttore di andata + conduttore di ritorno = lunghezza doppia del cavo) in m
A = sezione del conduttore in mm²
Resistenza dell’intera linea della batteria:
RBatRes = RCavo 1 + RFusibile batteria + RCavo 2
RBatRes = resistenza totale del cavo della batteria
RCavo1 = resistenza calcolata del cavo 1
RCavo2 = resistenza calcolata del cavo 2
RFusibile batteria = resistenza totale del fusibile della batteria (v. documentazione del produttore)
La procedura di base per la modifica dei parametri di funzionamento è descritta in un altro capitolo ( > Modifica dei parametri di funzionamento).
Procedura:
- Calcolare le resistenze dei singoli cavi.
- Calcolare la resistenza totale del cavo della batteria.
- Selezionare Battery > Battery.
- Selezionare il parametro Output resistance of battery connection e impostare la resistenza del cavo della batteria.
