Collegamento del dispositivo di eliminazione del carico
Tecnico specializzato
L’eliminazione del carico impedisce la scarica completa della batteria e comanda l’erogazione di corrente agli utilizzatori. L’eliminazione del carico consente di separare in modo mirato determinati utilizzatori dal sistema.
L’eliminazione del carico è necessaria quando un sistema ad isola è alimentato esclusivamente con energia FV o eolica.
Sunny Island è in grado di comandare fino a 2 dispositivi di eliminazione del carico in funzione dello stato di carica della batteria. È possibile installare 2 tipi di eliminazione del carico:
-
Eliminazione del carico monostadio
Quando è stato raggiunto il limite dello stato di carica della batteria, 1 dispositivo di eliminazione del carico separa tutti gli utilizzatori contemporaneamente. A seconda della configurazione, il dispositivo di eliminazione del carico si chiude quando la batteria è stata sufficientemente caricata o quando la rete ad isola passa a una fonte di energia esterna. -
Eliminazione del carico bistadio
In caso di eliminazione del carico bistadio, è necessario comandare 2 valori limite per lo stato di carica della batteria e 2 dispositivi di eliminazione del carico. Quando viene raggiunto il primo valore limite dello stato di carica della batteria, il primo dispositivo di eliminazione del carico stacca un gruppo di utilizzatori. Quando viene raggiunto il secondo valore limite dello stato di carica della batteria, il secondo dispositivo di eliminazione del carico stacca gli altri utilizzatori.

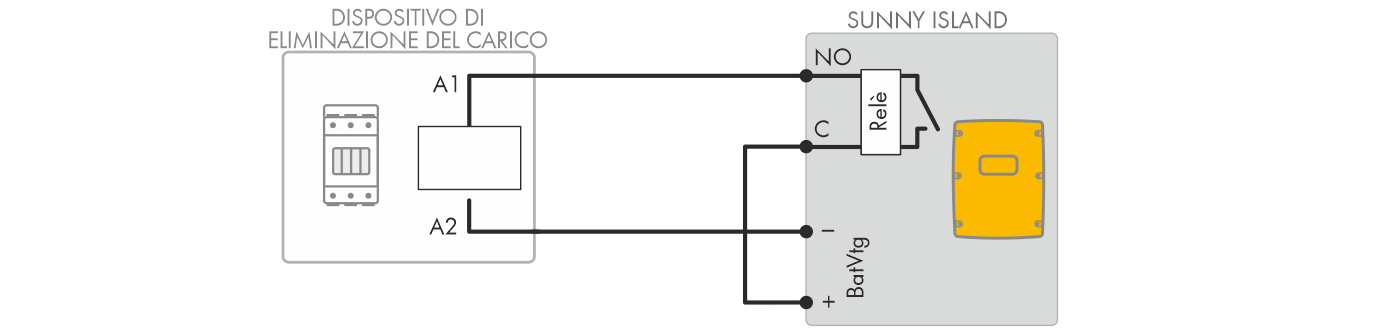

Collegamento del cavo di comando per un’eliminazione del carico monostadio (esempio)
Specifiche per la configurazione dell’eliminazione del carico:
Eliminazione del carico nel sistema Multicluster
Un dispositivo di eliminazione del carico monostadio è integrato in Multicluster Box. Il dispositivo di eliminazione del carico viene comandato direttamente dal master del cluster principale mediante la comunicazione con Multicluster Box. Se si installa un ulteriore dispositivo di eliminazione del carico nel sistema Multicluster, tale dispositivo aggiuntivo viene controllato da un relè multifunzione sul master dell’Extension Cluster 1. Il cluster principale non è grado di comandare ulteriori dispositivi di eliminazione del carico.
Dispositivo di eliminazione del carico in un cluster
Se si collega un dispositivo di eliminazione del carico al master, in caso di anomalia è possibile solo un funzionamento limitato. Gli slave controllano il dispositivo di eliminazione del carico in modo meno affidabile in caso di anomalia. In caso di guasto, lo slave potrebbe attendere la conferma dal master.
I seguenti valori sono memorizzati nell’interfaccia utente di Sunny Island per l’impostazione dell’eliminazione del carico. Se si collega il dispositivo di eliminazione del carico, tenere presente gli effetti sul sistema e rispettare le specifiche per l’applicazione.
Valore | Effetti sul sistema | Applicazione |
|---|---|---|
Eliminazione del carico monostadio (eliminazione del carico 1) | Se Sunny Island ha attivato l’eliminazione del carico e si attiva una fonte di energia esterna, l’eliminazione del carico viene immediatamente interrotta (indipendentemente dallo stato di carica della batteria). La fonte di energia esterna alimenta poi gli utilizzatori. La batteria viene caricata unicamente con l’energia in eccesso. |
|
Eliminazione del carico monostadio o 1° livello in caso di eliminazione del carico bistadio (eliminazione del carico 1) | Impostazione per un dispositivo di eliminazione del carico monostadio o per il primo stadio di un dispositivo di eliminazione del carico bistadio. L’eliminazione del carico cessa solo quando la batteria è sufficientemente carica. Questa impostazione influenza il comportamento del sistema, indipendentemente dalla presenza di una fonte di energia esterna. |
|
2° livello in caso di eliminazione del carico bistadio (eliminazione del carico 2) | Impostazione per il secondo stadio di un dispositivo di eliminazione del carico bistadio. L’eliminazione del carico cessa solo quando la batteria è sufficientemente carica. |
|
Eliminazione del carico nel Multicluster (eliminazione del carico 1) | In un sistema Multicluster, è prevista questa impostazione per un ulteriore dispositivo di eliminazione del carico monostadio. Se lo stato di carica della batteria di un cluster scende al di sotto di un valore impostato, inizia l’eliminazione del carico. L’eliminazione del carico termina solo quando le batterie di tutti i cluster hanno raggiunto il valore impostato dello stato di carica della batteria. Il tempo impiegato per raggiungere questo valore dipende dalla tecnologia della batteria impiegata e dalla capacità scelta. Se nei cluster di un sistema Multicluster vengono combinate diverse tecnologie di batterie e diverse capacità delle batterie, i valori di visualizzazione per i singoli cluster possono differire. |
|
Requisiti:
È necessario rispettare i requisiti tecnici del relè multifunzione ( > Dati tecnici).
Requisiti dei cavi:
-
Tipo di conduttore: filo di rame
Sezione del conduttore: da 0,2 mm² a 2,5 mm²
Procedura:
- Accertarsi che il dispositivo di eliminazione del carico stacchi esclusivamente utilizzatori del sistema. In questo modo si garantisce che la batteria possa essere ricaricata dalle sorgenti CA del sistema.
- Prima di collegare l’eliminazione del carico, verificare se il relè multifunzione Relay2 è disponibile.
- Se il relè multifunzione Relay2 è disponibile, collegare l’eliminazione del carico al relè multifunzione Relay2.
- Se il relè multifunzione Relay2 non è disponibile, collegare l’eliminazione del carico al relè multifunzione Relay1.
- Osservare l’assegnazione dei morsetti quando si collega l’eliminazione del carico per l’impostazione dei relè multifunzione. Suggerimento: usare la tabella fornita in questo documento ( > Impostazione delle funzioni del relè multifunzione).
Osservare l’impostazione di fabbrica dell’inverter a batteria
L’impostazione di fabbrica dell’inverter di batteria vede il relè multifunzione Relay2 per l’eliminazione del carico.
Collegare l’eliminazione del carico del relè multifunzione Relay2.
- Collegare il conduttore per il collegamento della bobina A1 del primo dispositivo di eliminazione del carico al morsetto Relay2 NO del Sunny Island ( > Collegamento di Relay 1 e Relay 2).
- Collegare il conduttore per il collegamento della bobina A2 al morsetto BatVtgOut− ( > Collegamento di BatVtgOut, DigIn, BatTMP e BatCur).
- Collegare il morsetto BatVtgOut + con il morsetto Relay2 C. Utilizzare la stessa sezione del conduttore come nel cavo per il dispositivo di eliminazione del carico.
Collegare l’eliminazione del carico del relè multifunzione Relay1.
- Collegare il conduttore per il collegamento della bobina A1 del primo dispositivo di eliminazione del carico al morsetto Relay1 NO del Sunny Island ( > Collegamento di Relay 1 e Relay 2).
- Collegare il conduttore per il collegamento della bobina A2 al morsetto BatVtgOut− ( > Collegamento di BatVtgOut, DigIn, BatTMP e BatCur).
- Collegare il morsetto BatVtgOut + con il morsetto Relay1 C. Utilizzare la stessa sezione del conduttore come nel cavo per il dispositivo di eliminazione del carico.
