Modifica dell’uso delle batterie nei sistemi per l’ottimizzazione dell’autoconsumo senza rete elettrica di backup
Tecnico specializzato
Campi di utilizzo delle batterie:
Nei sistemi per l’ottimizzazione dell’autoconsumo è possibile attuare l’adeguamento stagionale di 1 range:
Range per l’ottimizzazione dell’autoconsumo (SlfCsmp)
Indicare la percentuale della capacità della batteria che deve essere sfruttata per l’ottimizzazione dell’autoconsumo nella giornata più breve dell’anno.
Man mano che le giornate si allungano, il range SlfCsmp viene automaticamente aumentato, riducendo quello per la protezione contro la scarica profonda (BatRes). Nella giornata più lunga dell’anno il range per l’ottimizzazione dell’autoconsumo raggiunge il proprio valore massimo. Da ciò deriva l’andamento stagionale dei range.

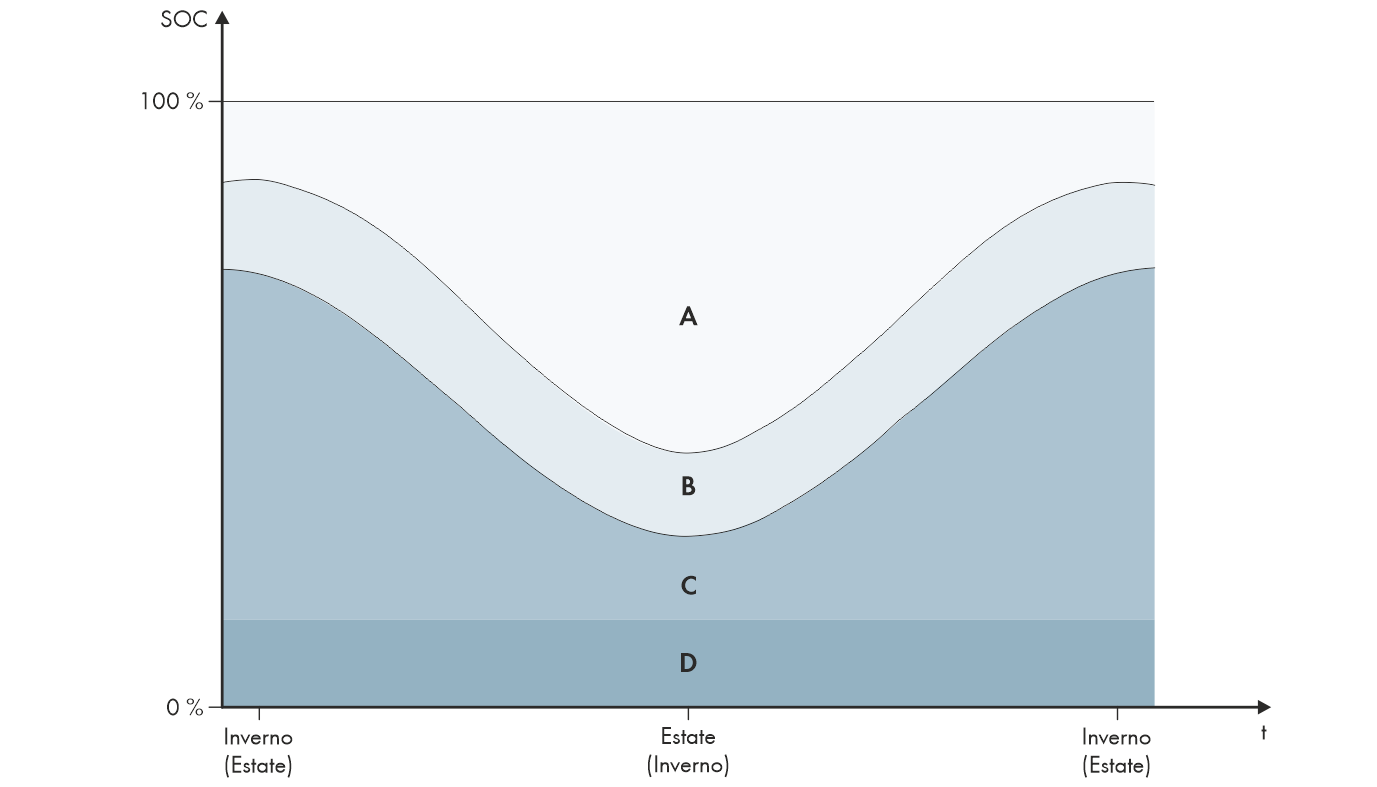

Range dello stato di carica della batteria in funzione della stagione (esempio)
Range | Parametri e spiegazione del range | Comportamento dell’inverter Sunny Island |
|---|---|---|
A | Campo di autoconsumo (SlfCsmp)1) Per l’adeguamento stagionale ( > Adeguamento stagionale dell’uso della batteria), il range SlfCsmp vale per la giornata più breve dell’anno. Se l’adeguamento stagionale è disattivato, viene usato solo il range SlfCsmp, aumentando di conseguenza il range BatRes. | Sunny Island sfrutta la batteria per l’ottimizzazione dell’autoconsumo. |
Battery > Usage range > Minimum width of own consumption area | ||
B | Campo di mantenimento dello stato di carica (PVRes) L’estensione del range è costante durante tutto l’anno. | L’energia FV in eccesso viene impiegata per il mantenimento della carica della batteria. Quando non è disponibile energia FV in eccesso, Sunny Island passa in modalità Silent. Quando lo stato di carica raggiunge la soglia del range BatRes, Sunny Island carica la batteria fino alla metà del range PVRes dalla rete pubblica. A tal fine Sunny Island carica la batteria con il massimo grado di rendimento al 25% della potenza nominale dell’inverter Sunny Island. |
Battery > Usage range > Area width for conserving battery state of charge | ||
C | Campo di protezione contro la scarica profonda (BatRes) Questo range può essere raggiunto esclusivamente in caso di caduta della rete pubblica. Per l’adeguamento stagionale ( > Adeguamento stagionale dell’uso della batteria), il range BatRes vale per la giornata più breve dell’anno. Se l’adeguamento stagionale è disattivato, il range BatRes viene aumentato di conseguenza. | Quando è disponibile una rete pubblica, Sunny Island carica la batteria con la potenza nominale dalla rete pubblica. |
Battery > Usage range > Minimum width of backup power area | ||
D | Campo di scarica profonda (ProtRes) Questo range può essere raggiunto esclusivamente in caso di caduta della rete pubblica. | Quando questo range viene raggiunto, Sunny Island si disattiva per proteggere la batteria. Una volta che la rete elettrica pubblica è di nuovo disponibile, il sistema deve essere caricato manualmente. |
Battery > Usage range > Lower lmt deep disch. protect area prior shutdown |
1) Questo campo può essere regolato per tutti i tipi di batteria.
I valori predefiniti dei parametri comportano i seguenti range:
Range | Batteria agli ioni di litio | |||
|---|---|---|---|---|
Giornata più breve2) | Giornata più lunga3) | Giornata più breve2) | Giornata più lunga3) | |
Campo di autoconsumo | dal 65% al 100% | dal 45 % al 100 % | dal 30 % al 100 % | dal 10% al 100% |
Campo di mantenimento dello stato di carica | dal 60% al 65% | Da 40% a 45% | dal 25 % al 30 % | dal 5% al 10% |
Campo di protezione contro la scarica profonda | dal 10% al 60% | dal 10 % al 40 % | dal 3 % al 25 % | Da 3% a 5% |
Campo di scarica profonda | dallo 0% al 10% | dal 0 % al 10 % | dal 0 % al 3 % | dallo 0% al 3% |
2) 21. dicembre (emisfero boreale) o 21 giugno (emisfero australe)
3) 21. giugno (emisfero boreale) o 21 dicembre (emisfero australe)
Nel caso in cui l’adeguamento stagionale sia disattivato, i valori predefiniti dei parametri comportano i seguenti range:
Range | Batteria al piombo | Batteria agli ioni di litio |
|---|---|---|
Campo di autoconsumo | dal 65% al 100% | dal 30% al 100% |
Campo di mantenimento dello stato di carica | dal 60% al 65% | dal 25% al 30% |
Campo di protezione contro la scarica profonda | dal 10% al 60% | dal 3% al 25% |
Campo di scarica profonda | dallo 0% al 10% | dallo 0% al 3% |
Parametro per l’utilizzo della batteria:
In caso di valori errati per i range di utilizzo della batteria non è possibile eseguire alcuna impostazione
Se la somma di tutti i range di utilizzo della batteria è superiore a 100%, non è possibile impostare i parametri relativi all’utilizzo della batteria.
- Assicurarsi che la somma dei range di utilizzo della batteria sia pari a 100%.
Parametro | Valore |
|---|---|
Lower lmt deep disch. protect area prior shutdown | Range per la protezione in caso di scarica profonda, in percentuale rispetto alla capacità della batteria |
Minimum width of deep discharge protection area | Range per la protezione contro la scarica profonda nella giornata più lunga dell’anno, in percentuale rispetto alla capacità della batteria Entro questo campo, il sistema entra in modalità di risparmio energetico e tenta automaticamente di ricaricare la batteria con l’energia fotovoltaica disponibile. Nel caso in cui l’adeguamento stagionale sia disattivato, il range rimane costante durante tutto l’anno. |
Area width for conserving battery state of charge | Range per il mantenimento dello stato di carica della batteria, in percentuale rispetto alla capacità della batteria |
Minimum width of own consumption area | Range per l’ottimizzazione dell’autoconsumo nella giornata più breve dell’anno, in percentuale rispetto alla capacità della batteria Nel caso in cui l’adeguamento stagionale sia disattivato, questo valore viene utilizzato tutto l’anno per l’ottimizzazione dell’autoconsumo. |
Most productive month for battery usage range | Giugno produttivo per l’emisfero boreale4) |
Dicembre produttivo per l’emisfero australe5) | |
Season operation active | No per non applicare l’adeguamento stagionale o Yes per attivarlo |
4) Se giugno è il mese più produttivo, impostare il valore su Giugno produttivo.
5) Se dicembre è il mese più produttivo, impostare il valore su Dicembre produttivo.
La procedura di base per la modifica dei parametri di funzionamento è descritta in un altro capitolo ( > Modifica dei parametri di funzionamento).
Procedura:
- Selezionare Device > Device > Self-consumption.
- Impostare il parametro Rise in self-consumption switched on su Yes
- Selezionare Battery > Usage range >.
- Impostare i parametri per l’uso della batteria.
