Collegamento del cavo dati per la comunicazione interna dei cluster
Tecnico specializzato
In un cluster i diversi Sunny Island comunicano internamente fra di loro mediante un cavo dati (contenuto della fornitura di questo inverter).

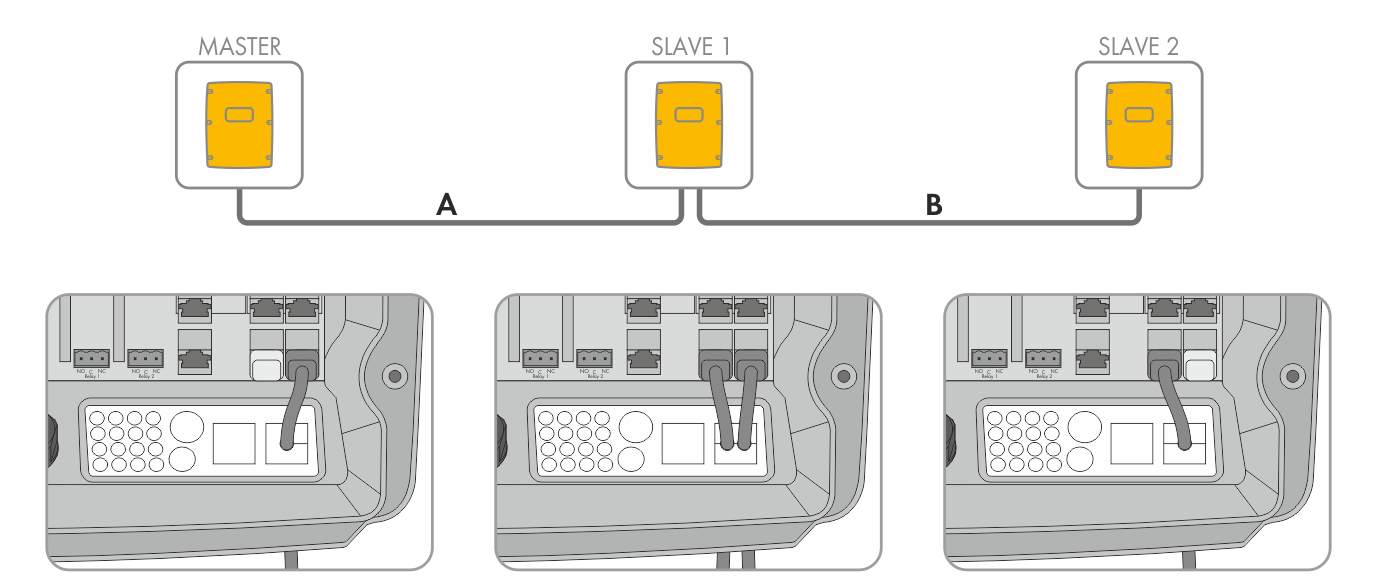

Cablaggio della comunicazione interna (esempio)
Requisiti:
La lunghezza complessiva del bus di comunicazione (A+B) non deve superare i 30 m. Tenere presente che il bus di comunicazione potrebbe collegare diversi nodi di rete.
Piedinatura PIN dell'interfaccia Com-Sync per comunicazione cluster SYNC
Pin | Assegnazione |
|---|---|
1 | assegnato da SMA, non utilizzabile |
2 | Ground (per comunicazione batteria e cluster) |
3 | SYNC-High (per comunicazione cluster) |
4 | CAN-High (per comunicazione batteria) |
5 | CAN-Low (per comunicazione batteria) |
6 | SYNC-Low (per comunicazione cluster) |
7 | assegnato da SMA, non utilizzabile |
8 | assegnato da SMA, non utilizzabile |
Procedura:
- Collegare il cavo dati a una presa ComSync libera su Sunny Island ( > Collegamento dei cavi dati).
- Accertarsi che il bus di comunicazione SYNC sia provvisto di una resistenza terminale su entrambe le estremità.
Sunny Island è dotato in fabbrica di un connettore a spina RJ45 nella presa ComSyncOut. Questo connettore a spina RJ45 ha una resistenza terminale integrata da 100 Ohm tra CAN-H e CAN-L e tra SYNC-H e SYNC-L. I connettori a spina RJ45 con una resistenza da 120 Ohm possono essere utilizzati anche per entrambi i sistemi di bus (CAN e SYNC) in conformità alle specifiche CAN.
