Collegamento del cavo del segnale di richiesta d’intervento esterna del generatore
Tecnico specializzato
Un segnale di comando esterno può trasmettere una richiesta d’intervento del generatore alla gestione del generatore. Se la gestione del generatore è stata configurata per la richiesta d’intervento esterna del generatore fotovoltaico, in presenza di un picco il sistema di gestione avvia il generatore. In caso di picco negativo, il sistema di gestione blocca il generatore. I tempi di ciclo del generatore vengono rispettati.

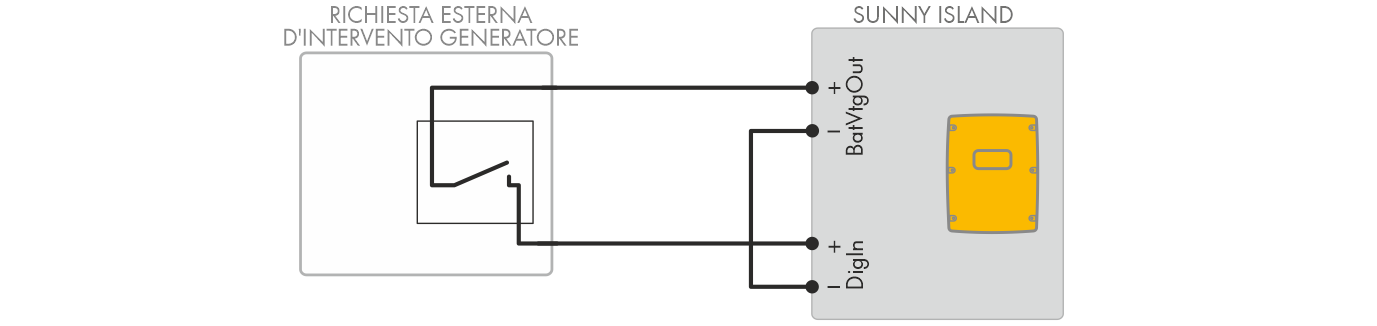

Collegamento del cavo di segnale di una richiesta d’intervento esterna del generatore (esempio).
Requisiti:
È necessario rispettare i requisiti tecnici del relè multifunzione ( > Dati tecnici).
Requisiti dei cavi:
-
Tipo di conduttore: filo di rame
Sezione del conduttore: da 0,2 mm² a 2,5 mm²
- Su Sunny Island inserire entrambi i conduttori attraverso la ferrite in dotazione. ( > Collegamento di BatVtgOut, DigIn, BatTMP e BatCur).
- Collegare un conduttore del cavo di comando al morsetto BatVtgOut+
- Collegare un conduttore del cavo di comando al morsetto DigIn +.
- Collegare il morsetto BatVtgOut– al morsetto DigIn ‒ . Utilizzare lo stesso conduttore come per il cavo di comando.
