Collegamento di rete ad isola o Multicluster-Box 6 / 36
Tecnico specializzato
In un sistema ad isola, collegare utilizzatori CA e sorgenti CA parallele alla rete (ad es. inverter FV) mediante un quadro di distribuzione CA al collegamento AC1 di Sunny Island. In un sistema Multicluster, è Multicluster-Box 6 o Multicluster-Box 36 a fungere da quadro di distribuzione collegato al collegamento AC1 (per il collegamento del tipo di apparecchio Multicluster-Box 12 MC-BOX-12.3-20 ( > Collegamento del Multicluster-Box 12 (MC-Box-12.3-20))).
Requisiti per il collegamento di Sunny Island a sistemi Single Cluster monofase paralleli:

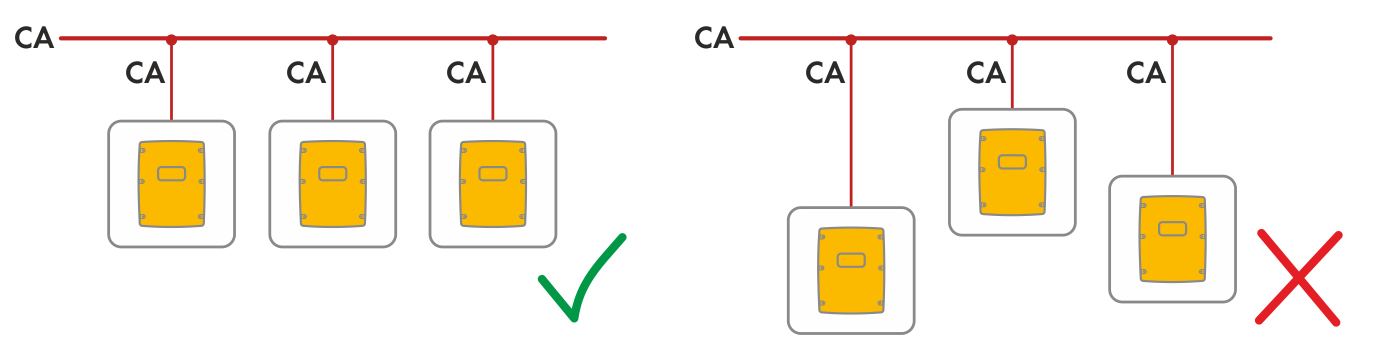

In un sistema Single Cluster monofase parallelo, la lunghezza dei cavi e la sezione dei conduttori da ogni Sunny Island al quadro di distribuzione CA devono essere uguali. Ciò consente un funzionamento stabile e simmetrico.
AVVERTENZA
Pericolo di morte per incendio
In caso di cortocircuito, sui cavi non schermati fra Sunny Island e quadro di distribuzione CA scorrono correnti di cortocircuito originate dal generatore. Le correnti di cortocircuito possono provocare incendi.
- Se il fusibile sul generatore ha una corrente di intervento superiore a quella del fusibile nel quadro di distribuzione CA, dimensionare il cavo tra il generatore e il quadro di distribuzione CA alla corrente di intervento del fusibile sul generatore.
- Sul Sunny Island collegare il cavo a AC1 Loads/SunnyBoys. A tale scopo collegare il conduttore esterno al AC1 Loads/SunnyBoys L e il conduttore neutro al AC1 Loads/SunnyBoys N ( > Collegamento dei cavi di potenza CA).
- Inserire il conduttore di protezione mediante la ferrite in dotazione e collegarlo al AC1 Loads/SunnyBoys PE ( > Collegamento del conduttore di protezione).
- Se la sezione del cavo di potenza è inferiore a 10 mm², collegare un conduttore di protezione aggiuntivo al morsetto AC1 Loads/SunnyBoys PE mediante la ferrite in dotazione ( > Collegamento del conduttore di protezione).
