Messa in servizio del sensore di corrente della batteria su sistemi ad isola
Tecnico specializzato
Per consentire il funzionamento del sensore di corrente della batteria, è necessario impostare il tipo di sensore e avviare la compensazione dello stesso.
Sunny Island distingue 2 tipologie di sensore di corrente della batteria 50 mV e 60 mV. Le tipologie determinano il fattore di amplificazione del sensore di corrente della batteria. I fattori di amplificazione vengono espressi in ampere per 50 mV o in ampere per 60 mV, ad es. 400 A/60 mV.
La procedura di base per la modifica dei parametri di funzionamento è descritta in un altro capitolo ( > Modifica dei parametri di funzionamento).
Procedura:
- Disinserire Sunny Island e aprire rapidamente il sezionatore di carico del fusibile della batteria.
- Cortocircuitare il cavo di misura del sensore di corrente della batteria. A tale scopo collegare i conduttori BatCur- e BatCur+ al collegamento per BatCur+.

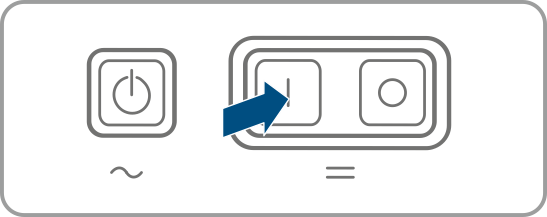

- Chiudere rapidamente il sezionatore di carico del fusibile della batteria e inserire Sunny Island.
- Impostare il parametro Current sensor type (60mV, 50mV) e il fattore di amplificazione del sensore di corrente della batteria utilizzato.
- Selezionare il parametro Autocalibration of the external battery current sensor e impostarlo su On.
- Sunny Island avvia la compensazione.
- Dopo 10 secondi selezionare il parametro Battery > Battery > Current > Battery current e leggere il valore.
- Se il valore del parametro non è compreso tra 0 A e 1 A, verificare che i fili di misura siano collegati correttamente e che il sensore di corrente della batteria sia in cortocircuito. Ripetere quindi i punti da 4 a 6.
- Se il valore del parametro è compreso tra 0 A und 1 A, disinserire Sunny Island e aprire rapidamente il sezionatore di carico del fusibile della batteria.

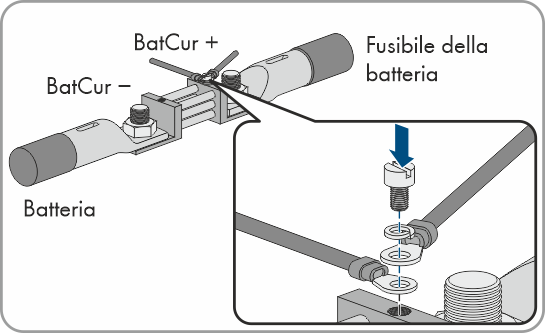

- Collegare il conduttore di misura BatCur + sul lato di collegamento del fusibile della batteria.
- Collegare il conduttore di misura BatCur- sul lato di collegamento della batteria.
- Chiudere rapidamente il sezionatore di carico del fusibile della batteria e inserire l’inverter.
