Collegamento del conduttore di protezione nelle batterie messe a terra
Tecnico specializzato
Per la messa a terra, la batteria può essere collegata al polo positivo o al polo negativo con un conduttore di protezione. SMA Solar Technology sconsiglia la messa a terra della batteria. Se la batteria è messa a terra, è necessario collegare a terra anche l’involucro di Sunny Island. La messa a terra aggiuntiva non sostituisce quella sul collegamento AC1 e AC2.
Requisito del cavo:
Materiale: conduttore in rame
Sezione minima del conduttore: 10 mm² (oppure 2 volte 4 mm²)
Sezione massima del conduttore: 16 mm²
La sezione del conduttore di protezione deve essere conforme alle norme e alle direttive locali.
La sezione del conduttore di protezione deve essere progettata secondo i requisiti del fusibile esterno della batteria.
La sezione del conduttore di protezione della batteria e del conduttore di protezione dell’inverter Sunny Island devono essere uguali.
Procedura:
- Calcolare la sezione del conduttore di protezione. Rispettare le norme e le direttive vigenti in loco.
- Provvedere alla messa a terra collegando la batteria con il polo positivo o negativo con un conduttore della sezione calcolata.
- Provvedere all’ulteriore messa a terra di Sunny Island sull’involucro con un conduttore della sezione calcolata. A tal fine, occorre innanzitutto rimuovere l’isolamento dal conduttore di protezione.

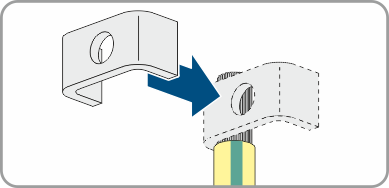

- Introdurre il morsetto sul conduttore. Disporre il conduttore sulla sinistra.

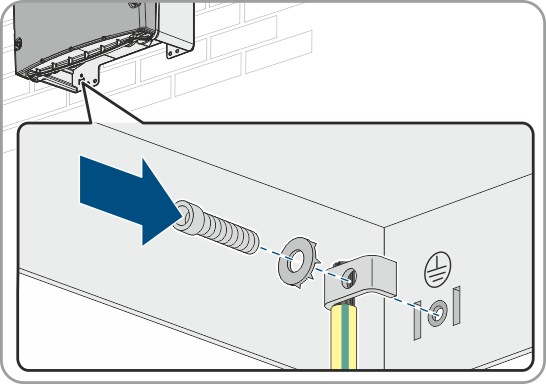

- Fissare il morsetto con la vite a brugola M6x16 e una rondella di sicurezza (SW 5, coppia: da 4 Nm a 5,7 Nm). I denti della rondella devono essere rivolti verso la staffa.
