Modificación del uso de la batería en sistemas eléctricos de repuesto sin optimización del autoconsumo
Especialista
Rangos de uso de la batería:

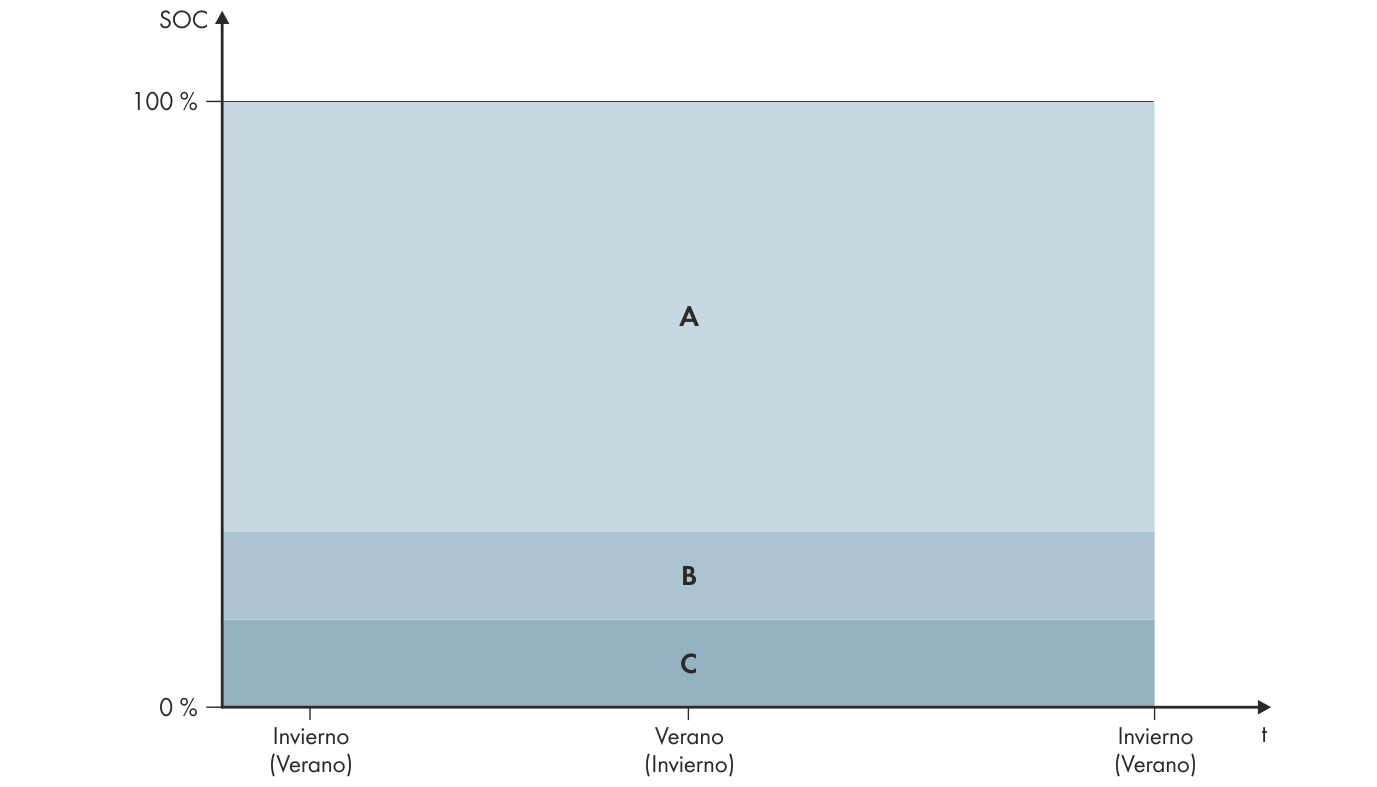

Rangos del estado de carga de la batería en función de la estación del año (ejemplo)
Rango | Parámetro y explicación del rango | Comportamiento del inversor Sunny Island |
|---|---|---|
A | Rango de alimentación de repuesto (BuRes) | Si falla la red pública, el Sunny Island utiliza este rango para el abastecimiento de la red eléctrica de repuesto. Una vez que vuelve a estar disponible la red pública, el Sunny Island carga la batería con potencia nominal desde la red pública. |
Batería > Campos de aplicación > Ancho mínimo de intervalo de corriente de reserva | ||
B | Rango de protección contra descarga completa (BatRes) Este rango solamente está disponible en caso de fallo de la red pública. | El Sunny Island cambia al modo de ahorro de energía. Cada 2 horas el Sunny Island se pone en funcionamiento e intenta cargar la batería con energía fotovoltaica. Si no es posible cargar la batería, el Sunny Island regresa al modo de ahorro energía. Una vez que vuelve a estar disponible la red pública, el Sunny Island carga la batería con potencia nominal desde la red pública. |
Batería > Campos de aplicación > Ancho mínimo intervalo protec. descarga profunda | ||
C | Rango de descarga completa (ProtRes) Este rango solamente está disponible en caso de fallo de la red pública. | Una vez dentro de este rango, el Sunny Island se desconecta para proteger la batería. Una vez que vuelve a estar disponible la red pública, es necesario cargar manualmente el sistema ( > Funcionamiento de carga de emergencia tras una desconexión automática). |
Batería > Campos de aplicación > Límite inferior del rango de protección de descarga antes de desconexión (límite entre BuRes y BatRes) |
Estos rangos resultan de aplicar los valores predeterminados de los parámetros:
Rango | Batería de plomo | Batería de iones de litio |
|---|---|---|
Rango de alimentación de repuesto | 15 % a 100 % | 13 % a 100 % |
Rango de protección contra descarga completa | 10 % a 15 % | 3 % a 13 % |
Rango de descarga completa | 0 % a 10 % | 0 % a 3 % |
Parámetros para el uso de la batería:
Parámetro | Valor |
|---|---|
Aumento del consumo propio activo | Sí |
Lím. inf. protec. descarga profunda antes descon. | Rango para la protección contra la descarga completa, en porcentaje de la capacidad de la batería |
Ancho mínimo intervalo protec. descarga profunda | Rango para la protección contra la descarga completa, en porcentaje de la capacidad de la batería Dentro de este rango, el sistema entra en modo de ahorro de energía e intenta automáticamente recargar la batería con la energía fotovoltaica disponible. |
Ancho mínimo intervalo de corriente de reserva | Rango de la función de alimentación de repuesto Si la suma de todos los rangos no es igual a 100 %, el rango BuRes aumentará automáticamente. |
Funcionamiento de temporada activo | No |
Procedimiento en sistemas multiclúster con red eléctrica de repuesto
Los sistemas sujetos a las normas VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 tipo A/tipo B, generador TOR tipo A de las disposiciones europeas de conexión a la red de acuerdo con el Reglamento (UE) 2016/631 no deben configurarse como sistemas multiclúster.
Los sistemas multiclúster con red eléctrica de repuesto se pueden crear con la Multicluster Box 12 (MC-Box-12.3-20) y la Grid Connect Box (consulte la documentación de la Multicluster Box y la Grid Connect Box). Para ello, siga siempre estos pasos:
- En un sistema multiclúster con red eléctrica de repuesto y optimización del autoconsumo, los rangos del estado de carga de la batería de cada clúster deben ajustarse al mismo valor.
- En un sistema multiclúster con red eléctrica de repuesto y sin optimización del autoconsumo, ajuste el parámetro Optimización del autoconsumo activada siempre a No.
No es posible realizar ningún ajuste si los valores de los rangos de uso de la batería son incorrectos.
Si todos los rangos de uso de la batería juntos superan el 100 %, no se pueden ajustar los parámetros de uso de la batería.
- Asegúrese de que todos los parámetros de uso de la batería juntos supongan un valor del 100 %.
El procedimiento básico para la modificación de los parámetros de funcionamiento se describe en otro capítulo ( > Modificación de los parámetros de funcionamiento).
Procedimiento:
- Seleccione Batería > Campos de aplicación.
- Ajuste los parámetros para el uso de la batería.
