Modifica dell’uso delle batterie nei sistemi di alimentazione di riserva con ottimizzazione dell’autoconsumo
Tecnico specializzato
Campi di utilizzo delle batterie:
Nei sistemi di backup con ottimizzazione dell’autoconsumo è possibile attuare l’adeguamento stagionale di 2 range:
Range per l’ottimizzazione dell’autoconsumo (SlfCsmp)
Indicare la percentuale della capacità della batteria che deve essere sfruttata per l’ottimizzazione dell’autoconsumo nella giornata più breve dell’anno.
Range per la funzione di backup (BURes)
Indicare la percentuale della capacità della batteria che deve essere sfruttata per la funzione di backup nella giornata più lunga dell’anno.
Man mano che le giornate si allungano, il range SlfCsmp viene automaticamente aumentato, riducendo il range BatRes. Nella giornata più lunga dell’anno il range per l’ottimizzazione dell’autoconsumo raggiunge il proprio valore massimo. Da ciò deriva l’andamento stagionale dei range.

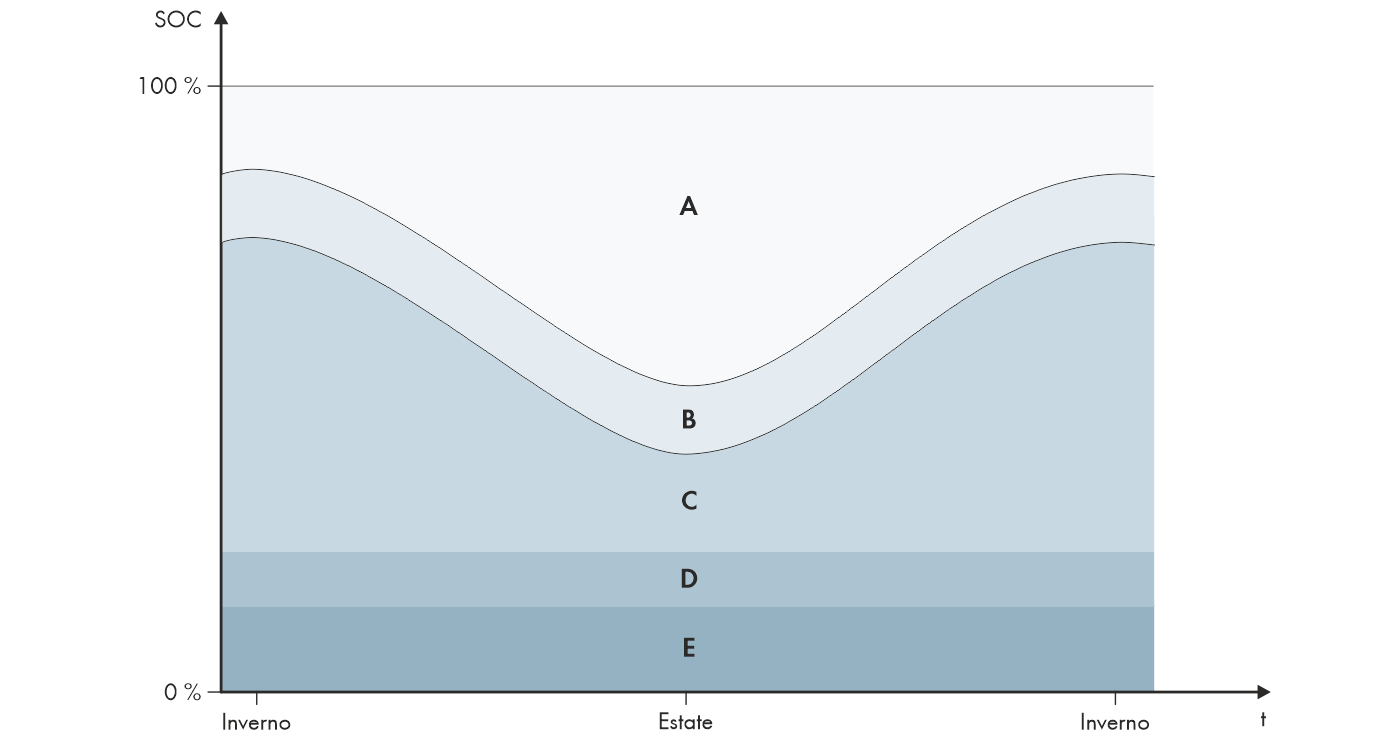

Range dello stato di carica della batteria in funzione della stagione per l’emisfero boreale (esempio), fra parentesi le stagioni per l’emisfero australe
Range | Parametri e spiegazione del range | Comportamento dell’inverter Sunny Island |
|---|---|---|
A | Campo di autoconsumo (SlfCsmp)1) Per l’adeguamento stagionale ( > Adeguamento stagionale dell’uso della batteria), il range SlfCsmp vale per la giornata più breve dell’anno. Se l’adeguamento stagionale è disattivato, viene usato solo il range SlfCsmp, aumentando di conseguenza il range BURes. | Sunny Island sfrutta la batteria per l’ottimizzazione dell’autoconsumo. |
Battery > Usage range > Minimum width of own consumption area | ||
B | Campo di mantenimento dello stato di carica (PVRes) L’estensione del range è costante durante tutto l’anno. | L’energia FV in eccesso viene impiegata per il mantenimento della carica della batteria. Quando non è disponibile energia FV in eccesso, Sunny Island passa in modalità Silent. Quando lo stato di carica raggiunge la soglia del range BatRes, Sunny Island carica la batteria fino alla metà del range PVRes dalla rete pubblica. A tal fine Sunny Island carica la batteria con il massimo grado di rendimento al 25% della potenza nominale dell’inverter Sunny Island. |
Battery > Usage range > Area width for conserving battery state of charge | ||
C | Campo di corrente di backup (BuRes)1) Per l’adeguamento stagionale ( > Adeguamento stagionale dell’uso della batteria), il range BuRes vale per la giornata più breve dell’anno. Se l’adeguamento stagionale è disattivato, viene usato solo il range minimo, aumentando di conseguenza il range SlfCsmp. | In caso di caduta della rete pubblica, Sunny Island sfrutta questo range per l’alimentazione della rete di backup. Quando la rete pubblica è nuovamente disponibile, Sunny Island carica la batteria con la potenza nominale dalla rete pubblica. |
Larghezza minima del campo di corrente di backup | ||
D | Campo di protezione contro la scarica profonda (BatRes) Range per la protezione dalla scarica profonda Questo range può essere raggiunto esclusivamente in caso di caduta della rete pubblica. | Sunny Island entra in modalità Risparmio energetico. Sunny Island si avvia ogni 2 ore e cerca di caricare la batteria con energia FV. Qualora non sia possibile caricare la batteria, Sunny Island passa nuovamente in modalità Risparmio energetico. Quando la rete pubblica è nuovamente disponibile, Sunny Island carica la batteria con la potenza nominale dalla rete pubblica. |
Battery > Usage range > Minimum width of backup power area | ||
E | Campo di scarica profonda (ProtRes) Questo range può essere raggiunto esclusivamente in caso di caduta della rete pubblica. | Quando questo range viene raggiunto, Sunny Island si disattiva per proteggere la batteria. Una volta che la rete elettrica pubblica è di nuovo disponibile, il sistema deve essere caricato manualmente. |
Battery > Usage range > Lower lmt deep disch. protect area prior shutdown |
1) Questo campo può essere regolato per tutti i tipi di batteria.
I valori predefiniti dei parametri comportano i seguenti range:
Range | Batteria al piombo | Batteria agli ioni di litio | ||
|---|---|---|---|---|
Giornata più breve1) | Giornata più lunga2) | Giornata più breve1) | Giornata più lunga2) | |
Campo di autoconsumo | dal 65% al 100% | dal 45 % al 100 % | dal 30 % al 100 % | dal 28% al 100% |
Campo di mantenimento dello stato di carica | dal 60% al 65% | Da 40% a 45% | dal 25 % al 30 % | dal 23% al 28% |
Campo di corrente di backup | dal 15% al 60% | dal 15 % al 40 % | dal 13 % al 25 % | dal 13% al 23% |
Campo di protezione contro la scarica profonda | dal 10% al 15% | dal 10 % al 15 % | dal 3 % al 13 % | Da 3% a 13% |
Campo di scarica profonda | dallo 0% al 10% | dal 0 % al 10 % | dal 0 % al 3 % | dallo 0% al 3% |
1) 21. dicembre (emisfero boreale) o 21 giugno (emisfero australe)
2) 21. giugno (emisfero boreale) o 21 dicembre (emisfero australe)
Nel caso in cui l’adeguamento stagionale sia disattivato, i valori predefiniti dei parametri comportano i seguenti range:
Range | Batteria al piombo | Batteria agli ioni di litio |
|---|---|---|
Campo di autoconsumo | dal 65% al 100% | dal 30% al 100% |
Campo di mantenimento dello stato di carica | dal 60% al 65% | dal 25% al 30% |
Campo di corrente di backup | dal 15% al 60% | 13% a 25% |
Campo di protezione contro la scarica profonda | dal 10% al 15% | 3% a 13% |
Campo di scarica profonda | dallo 0% al 10% | dallo 0% al 3% |
Parametro per l’utilizzo della batteria:
Procedura sui sistemi Multicluster con rete di backup
Tutti i sistemi per i quali sono previste le norme VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 di tipo A/tipo B, generatore TOR di tipo A della normativa europea in materia di connessione alla rete ai sensi del Regolamento (UE) 2016/631 non devono essere configurati come sistemi multicluster.
I sistemi multicluster con rete elettrica di backup possono essere configurati con il Multicluster Box 12 (MC-Box-12.3-20) e il Grid Connect Box (vedere la documentazione del Multicluster Box e del Grid Connect Box). A tale scopo, eseguire sempre i seguenti punti:
- In un sistema Multicluster con rete di backup e ottimizzazione dell’autoconsumo, impostare i range dello stato di carica della batteria sugli stessi valori per ogni cluster.
- In un sistema Multicluster con rete di backup senza ottimizzazione dell’autoconsumo, impostare il parametro Rise in self-consumption switched on sempre su No.
In caso di valori errati per i range di utilizzo della batteria non è possibile eseguire alcuna impostazione
Se la somma di tutti i range di utilizzo della batteria è superiore a 100%, non è possibile impostare i parametri relativi all’utilizzo della batteria.
- Assicurarsi che la somma dei range di utilizzo della batteria sia pari a 100%.
La procedura di base per la modifica dei parametri di funzionamento è descritta in un altro capitolo ( > Modifica dei parametri di funzionamento).
Parametro | Valore |
|---|---|
Lower lmt deep disch. protect area prior shutdown | – |
Minimum width of deep discharge protection area | Range per la protezione contro la scarica profonda, in percentuale rispetto alla capacità della batteria Entro questo campo, il sistema entra in modalità di risparmio energetico e tenta automaticamente di ricaricare la batteria con l’energia fotovoltaica disponibile. |
Larghezza minima del campo di corrente di backup | Range per la funzione di backup nella giornata più lunga dell’anno, in percentuale rispetto alla capacità della batteria Nel caso in cui l’adeguamento stagionale sia disattivato, il range rimane costante durante tutto l’anno. |
Area width for conserving battery state of charge | Range per il mantenimento dello stato di carica della batteria, in percentuale rispetto alla capacità della batteria |
Minimum width of own consumption area | Range per l’ottimizzazione dell’autoconsumo nella giornata più breve dell’anno, in percentuale rispetto alla capacità della batteria Nel caso in cui l’adeguamento stagionale sia disattivato, questo valore viene utilizzato tutto l’anno per l’ottimizzazione dell’autoconsumo. |
Most productive month for battery usage range | Giugno produttivo per l’emisfero boreale2) |
Dicembre produttivo per l’emisfero australe3) | |
Most productive month for battery usage range | No per non applicare l’adeguamento stagionale o Yes per attivarlo |
2) Se giugno è il mese più produttivo, impostare il valore su Giugno produttivo.
3) Se dicembre è il mese più produttivo, impostare il valore su Dicembre produttivo.
Procedura:
- Selezionare Device > Device > Self-consumption.
- Impostare il parametro Rise in self-consumption switched on su Yes
- Selezionare Battery > Usage range >.
- Impostare i parametri per l’uso della batteria.
