Modification de l’utilisation de la batterie par des systèmes d’alimentation de secours sans optimisation de l’autoconsommation
Personnel qualifié
Plages d'utilisation de la batterie :

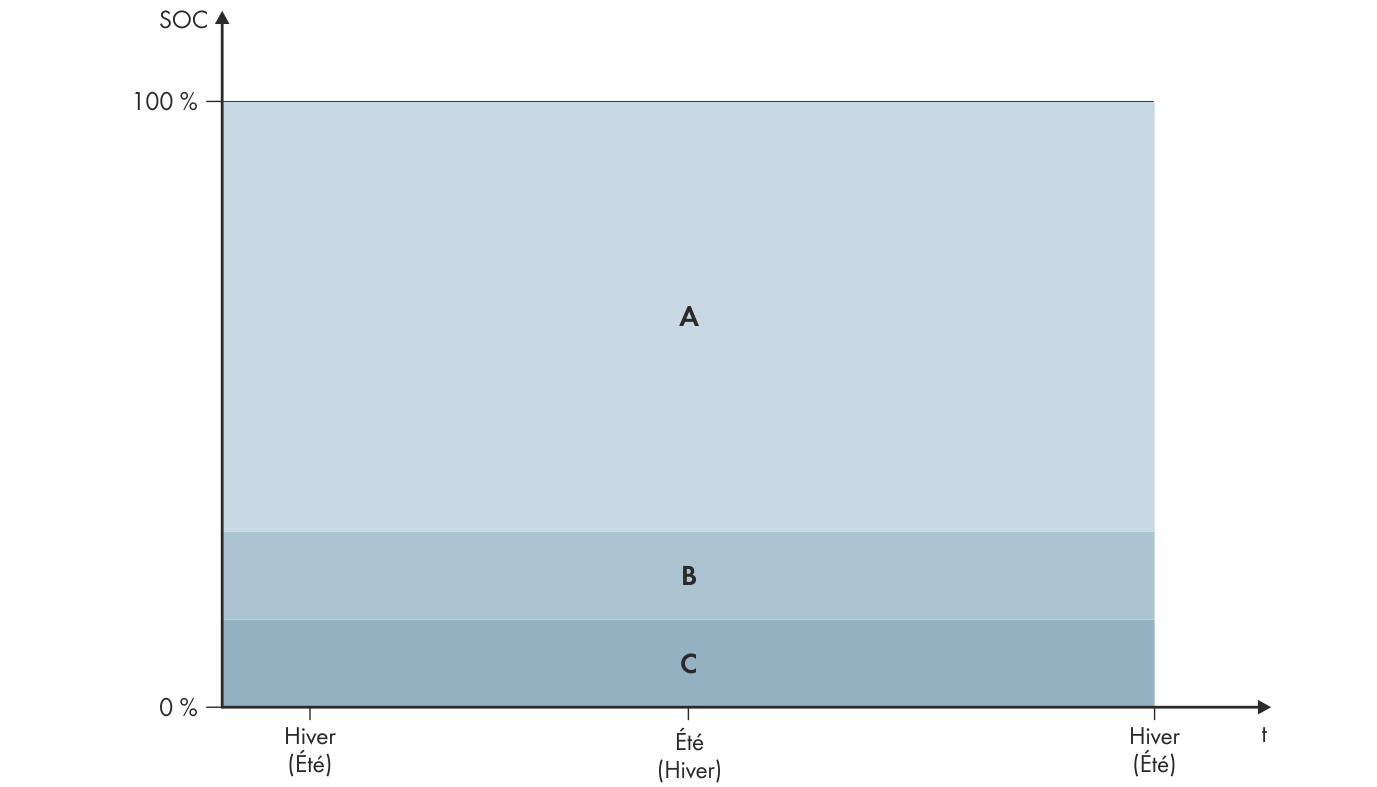

Plages d’état de charge de la batterie en fonction de la saison (exemple)
Plage | Explication de la plage et des paramètres | Comportement du Sunny Island |
|---|---|---|
A | Plage pour la fonction d’alimentation de secours (BuRes) | En cas de panne du réseau électrique public, le Sunny Island utilise cette plage pour alimenter le réseau d’alimentation de secours. Lorsque le réseau électrique public est de nouveau disponible, le Sunny Island charge la batterie avec la puissance nominale provenant du réseau électrique public. |
Batterie > Plages d'utilisation > Largeur minimale de la plage de courant de secours | ||
B | Plage de protection contre la décharge profonde (BatRes) Cette plage peut être atteinte exclusivement en cas de panne du réseau électrique public. | Le Sunny Island passe en mode d’économie d’énergie. Toutes les 2 heures, le Sunny Island démarre et essaie de charger la batterie avec de l’énergie photovoltaïque. Si le Sunny Island ne peut pas charger la batterie, il passe en mode d’économie d’énergie. Lorsque le réseau électrique public est de nouveau disponible, le Sunny Island charge la batterie avec la puissance nominale provenant du réseau électrique public. |
Batterie > Plages d'utilisation > Largeur minimale de la plage de protection en cas de décharge profonde | ||
C | Plage de protection en cas de décharge profonde (ProtRes) Cette plage peut être atteinte exclusivement en cas de panne du réseau électrique public. | Si cette plage est atteinte, le Sunny Island se coupe afin de protéger la batterie. Lorsque le réseau électrique public est de nouveau disponible, le système doit être chargé manuellement ( > Mode de charge d’urgence après la coupure automatique). |
Batterie > Plages d'utilisation > Limite inférieure de la plage de protection en cas de décharge profonde, avant coupure (limite entre BuRes et BatRes) |
On obtient les plages suivantes avec les valeurs par défaut des paramètres :
Plage | Batterie au plomb | Batterie lithium-ion |
|---|---|---|
Plage pour la fonction d’alimentation de secours | 15 % à 100 % | 13 % à 100 % |
Plage de protection contre la décharge profonde | 10 % à 15 % | 3 % à 13 % |
Plage de protection en cas de décharge profonde | 0 % à 10 % | 0 % à 3 % |
Paramètres d'utilisation de la batterie :
Paramètre | Valeur |
|---|---|
Augmentation de l’autoconsommation enclenchée | Oui |
Lim. inf. plage de prot. de déch. tot. avant arrêt | Plage de protection en cas de décharge profonde, en pourcentage de la capacité de batterie |
Largeur min. de la plage de prot. décharge tot. | Plage de protection contre la décharge profonde, en pourcentage de la capacité de batterie Au sein de cette plage, le système passe en mode économie d'énergie et essaie automatiquement de recharger la batterie à partir de l'énergie photovoltaïque. |
Largeur min. de la plage de courant de rempl. | Plage pour la fonction de courant de secours Si la somme de toutes les plages n’est pas égale à 100 %, la plage BuRes est agrandie automatiquement. |
Mode saisonnier actif | Non |
Procédure lors de systèmes multicluster avec réseau d’alimentation de secours
Tous les systèmes soumis aux normes VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 Type A/Type B, TOR Générateur Type A des dispositions européennes en matière de raccordement au réseau selon le règlement (UE) 2016/631 ne doivent pas être structurés comme systèmes Multicluster.
Les systèmes Multicluster avec réseau d’alimentation de secours peuvent être installés avec la Multicluster Box 12 (MC-Box-12.3-20) et la Grid Connect Box (voir la documentation de la Multicluster Box et Grid Connect Box). Exécutez toujours pour ce faire les étapes suivantes :
- Dans un système multicluster avec réseau d’alimentation de secours et optimisation de l’autoconsommation, réglez les plages de l’état de charge de la batterie à la même valeur pour chaque cluster.
- Dans un système multicluster à réseau d'alimentation de secours et sans optimisation de l’autoconsommation, réglez toujours le paramètre Optimisation de l’autoconsommation activée sur Non.
En cas de valeurs erronées pour les zones d’utilisation de batterie, aucun réglage possible
Lorsque toutes les zones d’utilisation de batterie ensemble donnent plus de 100%. les paramètres d’utilisation de batterie ne peuvent pas être réglés.
- Assurez-vous que toutes les zones d’utilisation de batterie ensemble donnent la valeur 100%.
La procédure de base pour la modification des paramètres de fonctionnement est décrite dans un autre chapitre ( > Modification des paramètres de fonctionnement).
Procédure :
- Sélectionnez Batterie > Plages d'utilisation.
- Réglez les paramètres pour l’utilisation de la batterie.
