Batteriestromsensor in Inselnetzsystemen in Betrieb nehmen
Fachkraft
Für den Betrieb des Batteriestromsensors müssen Sie den Typ des Batteriestromsensors einstellen und den Abgleich des Batteriestromsensors starten.
Der Sunny Island unterscheidet die Batteriestromsensoren in 50 mV-Typen und 60 mV-Typen. Die Typen geben den Verstärkungsfaktor des Batteriestromsensors wieder. Die Verstärkungsfaktoren werden in Ampere pro 50 mV oder in Ampere pro 60 mV angegeben, z. B. 400 A/60 mV.
Das grundlegende Vorgehen für die Änderung von Betriebsparametern ist in einem anderen Kapitel beschrieben ( > Betriebsparameter ändern).
Vorgehen:
- Sunny Island ausschalten und den Lasttrennschalter der Batteriesicherung zügig öffnen.
- Am Batteriestromsensor das Messkabel kurzschließen. Dazu die Messadern BatCur- und BatCur+ an den Anschluss für BatCur+ anschließen.
- Den Lasttrennschalter der Batteriesicherung zügig schließen und Sunny Island einschalten.
- Den Parameter Stromsensortyp (60mV, 50mV) auf Typ und Verstärkungsfaktor des verwendeten Batteriestromsensors einstellen.
- Den Parameter Autokalibrierung des externen Batteriestromsensors wählen und auf Ein stellen.
- Der Sunny Island startet den Abgleich.
- Nach 10 Sekunden den Parameter Batterie > Batterie > Strom > Batteriestrom wählen und Wert ablesen.
- Wenn der Wert des Parameters nicht zwischen 0 A und 1 A liegt, sicherstellen, dass die Messadern richtig angeschlossen sind und der Batteriestromsensor kurzgeschlossen ist. Dann die Schritte 4 bis 6 wiederholen.
- Wenn der Wert des Parameters zwischen 0 A und 1 A liegt, Sunny Island ausschalten und den Lasttrennschalter der Batteriesicherung zügig öffnen.

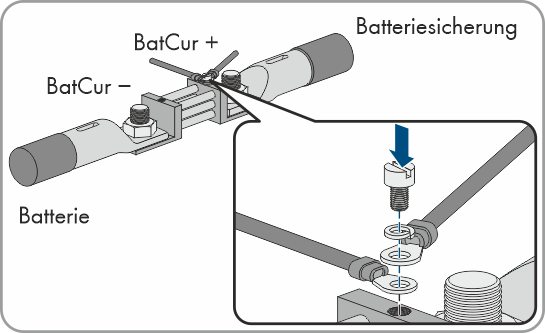

- Messader BatCur+ auf der Seite zum Anschluss der Batteriesicherung anschließen.
- Messader BatCur- auf der Seite zum Anschluss der Batterie anschließen.
- Den Lasttrennschalter der Batteriesicherung zügig schließen und Wechselrichter einschalten.
