Puesta en servicio del amperímetro de la batería en sistemas aislados
Especialista
Para el funcionamiento del amperímetro de la batería, debe ajustar el tipo e iniciar el ajuste del amperímetro de la batería.
El Sunny Island distingue dos tipos de amperímetros de la batería: los de 50 mV y los de 60 mV. Los tipos reflejan el factor de amplificación del amperímetro de la batería. Los factores de amplificación se expresan en amperios por 50 mV o en amperios por 60 mV, por ejemplo 400 A/60 mV.
El procedimiento básico para la modificación de los parámetros de funcionamiento se describe en otro capítulo ( > Modificación de los parámetros de funcionamiento).
Procedimiento:
- Desconecte el Sunny Island y abra rápidamente el interruptor-seccionador del fusible de la batería.
- Ponga en cortocircuito los cables de medición en el amperímetro de la batería. Para ello, conecte los conductores de medición BatCur- y BatCur+ a la conexión para BatCur+.
- Cierre rápidamente el interruptor-seccionador del fusible de la batería y encienda el Sunny Island.
- Ajuste el parámetro Tipo de sensor de corriente (60mV 50mV) al tipo y factor de amplificación del amperímetro de la batería utilizado.
- Seleccione el parámetro y ajústelo a ON.
- El Sunny Island inicia el ajuste.
- Transcurridos 10 segundos, seleccione el parámetro Batería > Batería > Corriente > Corriente de la batería y lea el valor.
- Si el valor del parámetro no se encuentra entre 0 A y 1 A, compruebe si los conductores de medición están conectados correctamente y si el amperímetro de la batería está puesto en cortocircuito. A continuación, repita los pasos de 4 a 6.
- Si el valor del parámetro, se encuentra entre 0 A y 1 A, desconecte el Sunny Island y abra rápidamente el interruptor-seccionador del fusible de la batería.

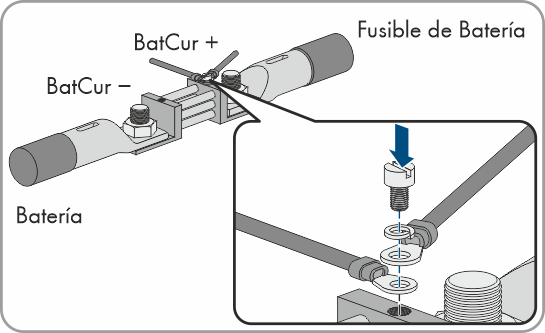

- Conecte el conductor de medición BatCur+ en el lado de la conexión del fusible de la batería.
- Conecte el conductor de medición BatCur- en el lado de conexión de la batería.
- Cierre rápidamente el interruptor-seccionador del fusible de la batería y encienda el inversor.
