Mise en service du capteur de courant de la batterie sur les réseaux en site isolé
Personnel qualifié
Pour utiliser le capteur de courant de la batterie, vous devez paramétrer le type du capteur et lancer son réglage.
Le Sunny Island distingue deux types de capteurs de courant de la batterie : les capteurs 50 mV et les capteurs 60 mV. Les types indiquent le coefficient d’amplification du capteur. Les coefficients d’amplification sont exprimés en ampères pour 50 mV ou en ampères pour 60 mV (par exemple : 400 A/60 mV).
La procédure de base pour la modification des paramètres de fonctionnement est décrite dans un autre chapitre ( > Modification des paramètres de fonctionnement).
Procédure :
- Mettez le Sunny Island hors tension et ouvrez rapidement l'interrupteur-sectionneur du fusible de batterie.

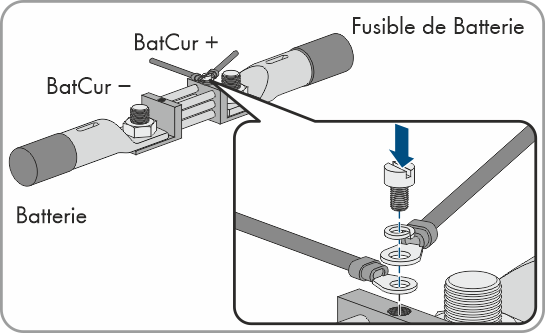

- Court-circuitez le câble de mesure sur le capteur de courant de la batterie. Pour cela, reliez les conducteurs isolés de mesure BatCur- et BatCur+ au raccordement pour BatCur+.
- Fermez rapidement l’interrupteur-sectionneur du fusible de batterie et mettez le Sunny Island en marche.
- Réglez le paramètre Type de capteur de courant (60 mV, 50 mV) selon le type et le coefficient d’amplification du capteur de courant de batterie utilisé.
- Sélectionnez le paramètre Calibrage automatique du capteur de courant de batterie externe et réglez le sur Marche.
- Le Sunny Island lance le réglage.
- Au bout de 10 secondes, sélectionnez le paramètre Batterie > Batterie > Courant > Courant de batterie et relevez la valeur.
- Lorsque la valeur du paramètre n’est pas comprise entre 0 A et 1 A, exécutez les étapes suivantes :
Assurez-vous que les conducteurs de mesure soient correctement raccordés et que le capteur de courant de la batterie soit court-circuité.
Répétez les étapes 4 à 6.
- Lorsque la valeur du paramètre est située entre 0 A et 1 A, mettez le Sunny Island hors tension et ouvrez rapidement l’interrupteur-sectionneur du fusible de batterie.

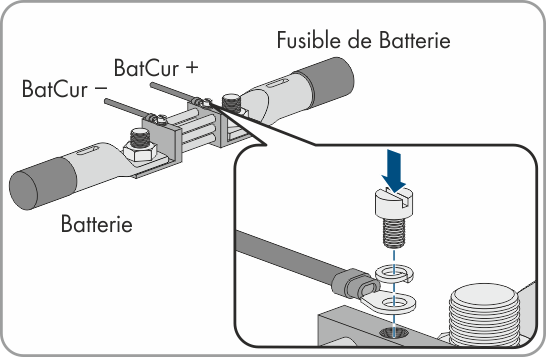

- Raccordez le conducteur isolé de mesure BatCur+ sur le côté de raccordement du fusible de batterie.
- Raccordez le conducteur isolé de mesure BatCur- sur le côté de raccordement de la batterie.
- Fermez rapidement l’interrupteur-sectionneur du fusible de batterie et mettez l'onduleur en marche.
