Ajuste de la resistencia del cable de la batería

Para lograr una gestión avanzada de baterías optimizada, ajuste la resistencia del cable de la batería en el modo de experto.

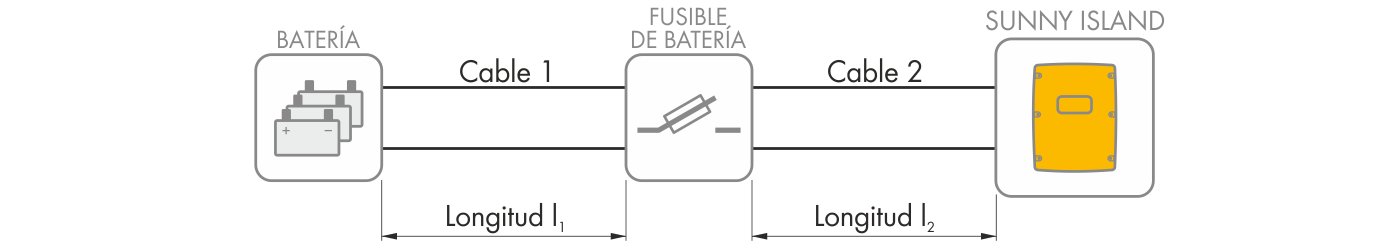

Denominación de los cables

La resistencia del cable de la batería se compone de la resistencia del cable 1, del fusible de la batería y de la resistencia del cable 2 juntos.

Resistencia de un solo cable:

R_Cu = ρ x l/A

• ρ = resistencia específica del cobre (ρ = 0,018^{Ω mm²⁄m})

• l = longitud total del cable (cable de ida + cable de retorno = longitud de cable doble) en m

• A = sección del conductor en mm²

Resistencia de todo el cableado de la batería:

R_BatRes = R_{cable 1} + R_{fusible batería} + R_{cable 2}

• R_BatRes = resistencia total de los cables de la batería

• R_{Kabel 1} = resistencia calculada del cable 1

• R_{Kabel 2} = resistencia calculada del cable 2

• R_{fusible batería} = resistencia total del fusible de la batería (consulte la documentación del fabricante)

El procedimiento básico para la modificación de los parámetros de funcionamiento se describe en otro capítulo ( > Modificación de los parámetros de funcionamiento).

Procedimiento:
