Modificación del uso de la batería en sistemas eléctricos de repuesto con optimización del autoconsumo
Especialista
Rangos de uso de la batería:
En sistemas eléctricos de repuesto con optimización del autoconsumo se pueden adaptar dos rangos en función de la estación del año:
Rango para la optimización del autoconsumo (SlfCsmp)
Indique qué porcentaje de la capacidad de la batería se debe utilizar en el día más corto del año para la optimización del autoconsumo.
Rango para la función de alimentación de repuesto (BURes)
Indique qué porcentaje de la capacidad de la batería se debe utilizar en el día más largo del año para la función de alimentación de repuesto.
Conforme los días se hacen más largos, más aumenta automáticamente el rango SlfCsmp y disminuye el rango BURes. En el día más largo, el rango para la optimización del autoconsumo alcanza su nivel máximo. De lo anterior resulta la evolución estacional de los distintos rangos.

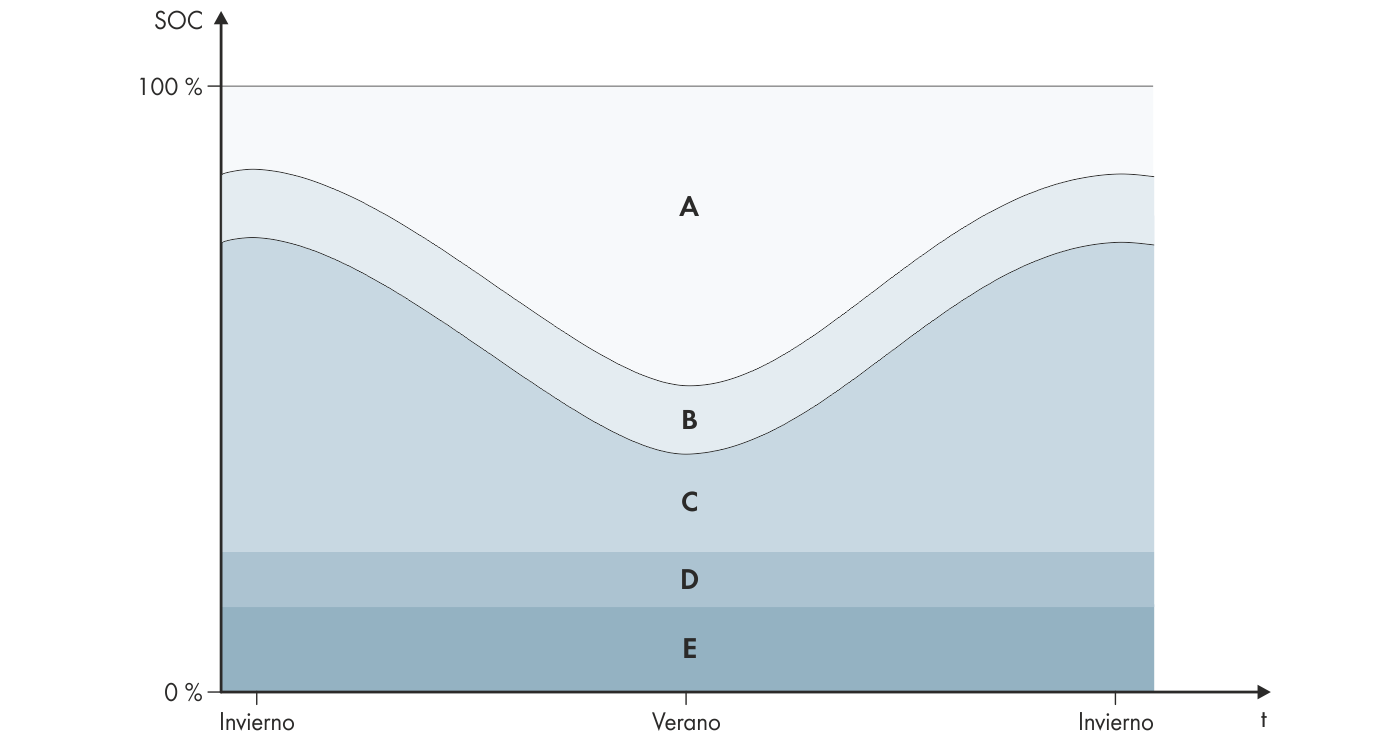

Rangos del estado de carga de la batería en función de la estación del año en el hemisferio norte (ejemplo)
Rango | Parámetro y explicación del rango | Comportamiento del inversor Sunny Island |
|---|---|---|
A | Rango de autoconsumo (SlfCsmp)1) Con la adaptación en función de la estación ( > Adaptación del uso de la batería en función de la estación), el rango SlfCsmp es válido para el día más corto del año. Si la adaptación en función de la estación está desactivada, solo se utiliza el rango SlfCsmp y se aumenta el rango BatRes según corresponda. | El Sunny Island utiliza la batería para la optimización del autoconsumo. |
Batería > Campos de aplicación > Ancho mínimo del intervalo de autoconsumo | ||
B | Rango para mantener el estado de carga de la batería (PVRes) El rango se mantiene constante a lo largo de todo el año. | La energía fotovoltaica sobrante se utiliza para mantener el estado de carga de la batería. Si no hay disponible energía fotovoltaica sobrante, el Sunny Island cambia al modo de ahorro de energía. Cuando el estado de carga alcanza el límite del rango BatRes, el Sunny Island carga la batería desde la red pública hasta la mitad del rango PVRes. Para ello, el inversor Sunny Island carga la batería con un rendimiento máximo del 25% de su propia potencia nominal. |
Batería > Campos de aplicación > Ancho intervalo para mantener estado carga batería | ||
C | Rango de alimentación de repuesto (BuRes)1) Con la adaptación en función de la estación ( > Adaptación del uso de la batería en función de la estación), el rango BuRes es válido para el día más largo del año. Si la adaptación en función de la estación está desactivada, solo se utiliza el rango mínimo y se aumenta el rango SlfCsmp según corresponda. | Si falla la red pública, el Sunny Island utiliza este rango para el abastecimiento de la red eléctrica de repuesto. Una vez que vuelve a estar disponible la red pública, el Sunny Island carga la batería con potencia nominal desde la red pública. |
Ancho mínimo intervalo de corriente de reserva | ||
D | Rango de protección contra descarga completa (BatRes) Rango para la protección contra descarga completa. Este rango solamente está disponible en caso de fallo de la red pública. | El Sunny Island cambia al modo de ahorro de energía. Cada 2 horas el Sunny Island se pone en funcionamiento e intenta cargar la batería con energía fotovoltaica. Si no es posible cargar la batería, el Sunny Island regresa al modo de ahorro energía. Si está disponible la red pública, el Sunny Island carga la batería con potencia nominal desde la red pública. |
Batería > Campos de aplicación > Ancho mínimo intervalo protec. descarga profunda | ||
E | Rango de descarga completa (ProtRes) Este rango solamente está disponible en caso de fallo de la red pública. | Una vez dentro de este rango, el Sunny Island se desconecta para proteger la batería. Una vez que vuelve a estar disponible la red pública, es necesario cargar manualmente el sistema. |
Batería > Campos de aplicación > Lím. inf. protec. descarga profunda antes descon. |
1) Este rango se puede ajustar para todos los tipos de batería.
Estos rangos resultan de aplicar los valores predeterminados de los parámetros:
Rango | Batería de plomo | Batería de iones de litio | ||
|---|---|---|---|---|
Día más corto1) | Día más largo2) | Día más corto1) | Día más largo2) | |
Rango de autoconsumo | 65 % a 100 % | 45 % a 100 % | 30 % a 100 % | 28 % a 100 % |
Rango para mantener el estado de carga de la batería | 60 % a 65 % | Del 40 % al 45 % | 25 % a 30 % | 23 % a 28 % |
Rango de alimentación de repuesto | 15 % a 60 % | 15 % a 40 % | 13 % a 25 % | 13 % a 23 % |
Rango de protección contra descarga completa | 10 % a 15 % | 10 % a 15 % | 3 % a 13 % | 3 % a 13 % |
Rango de descarga completa | 0 % a 10 % | 0 % a 10 % | 0 % a 3 % | 0 % a 3 % |
1) 21. de diciembre (hemisferio norte) o 21 de junio (hemisferio sur)
2) 21. de junio (hemisferio norte) o 21 de diciembre (hemisferio sur)
Estos rangos resultan de aplicar los valores predeterminados de estos parámetros con la adaptación en función de la estación desactivada:
Rango | Batería de plomo | Batería de iones de litio |
|---|---|---|
Rango de autoconsumo | 65 % a 100 % | 30 % a 100 % |
Rango para mantener el estado de carga de la batería | 60 % a 65 % | 25 % a 30 % |
Rango de alimentación de repuesto | 15 % a 60 % | 13 % a 25 % |
Rango de protección contra descarga completa | 10 % a 15 % | 3 % a 13 % |
Rango de descarga completa | 0 % a 10 % | 0 % a 3 % |
Parámetros para el uso de la batería:
Procedimiento en sistemas multiclúster con red eléctrica de repuesto
Los sistemas sujetos a las normas VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 tipo A/tipo B, generador TOR tipo A de las disposiciones europeas de conexión a la red de acuerdo con el Reglamento (UE) 2016/631 no deben configurarse como sistemas multiclúster.
Los sistemas multiclúster con red eléctrica de repuesto se pueden crear con la Multicluster Box 12 (MC-Box-12.3-20) y la Grid Connect Box (consulte la documentación de la Multicluster Box y la Grid Connect Box). Para ello, siga siempre estos pasos:
- En un sistema multiclúster con red eléctrica de repuesto y optimización del autoconsumo, los rangos del estado de carga de la batería de cada clúster deben ajustarse al mismo valor.
- En un sistema multiclúster con red eléctrica de repuesto y sin optimización del autoconsumo, ajuste el parámetro Optimización del autoconsumo activada siempre a No.
No es posible realizar ningún ajuste si los valores de los rangos de uso de la batería son incorrectos.
Si todos los rangos de uso de la batería juntos superan el 100 %, no se pueden ajustar los parámetros de uso de la batería.
- Asegúrese de que todos los parámetros de uso de la batería juntos supongan un valor del 100 %.
El procedimiento básico para la modificación de los parámetros de funcionamiento se describe en otro capítulo ( > Modificación de los parámetros de funcionamiento).
Parámetro | Valor |
|---|---|
Lím. inf. protec. descarga profunda antes descon. | – |
Ancho mínimo intervalo protec. descarga profunda | Rango para la protección contra la descarga completa, en porcentaje de la capacidad de la batería Dentro de este rango, el sistema entra en modo de ahorro de energía e intenta automáticamente recargar la batería con la energía fotovoltaica disponible. |
Ancho mínimo intervalo de corriente de reserva | Rango de la función de alimentación de repuesto el día más largo del año, en porcentaje de la capacidad de la batería Con la adaptación en función de la estación desactivada, el rango se mantiene constante durante todo el año. |
Ancho intervalo para mantener estado carga batería | Rango para mantener el estado de carga de la batería, en porcentaje de la capacidad de la batería |
Ancho mínimo del intervalo de autoconsumo | Rango para la optimización del autoconsumo el día más corto del año, en porcentaje de la capacidad de la batería Con la adaptación en función de la estación desactivada, este valor se utiliza durante todo el año para la optimización del autoconsumo. |
Mes con mayor rendimiento de rango de utilización de baterías | Junio con buen rendimiento para el hemisferio norte2) |
Diciembre con buen rendimiento para el hemisferio sur3) | |
Mes con mayor rendimiento de rango de utilización de baterías | No para desactivar la adaptación en función de la estación o Sí para activar la adaptación en función de la estación |
2) Si junio es el mes con mayor rendimiento, ajuste el valor en Junio con buen rendimiento.
3) Si diciembre es el mes con mayor rendimiento, ajuste el valor en Diciembre con buen rendimiento.
Procedimiento:
- Seleccione Equipo > Equipo > Autoconsumo.
- Ajuste el parámetro Aumento del consumo propio activo a Sí.
- Seleccione Batería > Campos de aplicación >.
- Ajuste los parámetros para el uso de la batería.
